Πακέτο σύνδεσης – Το πρακτικό κιτ τοποθέτησης για τη συνδυασμένη δεξαμενή αποθήκευσης

Επισκόπηση προϊόντος

Το κιτ σύνδεσης συνδυαστικής δεξαμενής αποθήκευσης προσφέρει ένα σετ τοποθέτησης γενικής χρήσης για τη σύνδεση συνδυαστικών δεξαμενών προσωρινής αποθήκευσης, στρωματοποιημένων συνδυαστικών δεξαμενών και υγιεινών συνδυαστικών δεξαμενών, ανάλογα με τις ανάγκες. Επιτρέπει την εύκολη ενσωμάτωση χαλύβδινων δεξαμενών με ενσωματωμένη θέρμανση ζεστού νερού και εξασφαλίζει βέλτιστη κατανομή θερμότητας.

Αυτό το σετ κάνει τη σύνδεση της δεξαμενής προσωρινής αποθήκευσης όχι μόνο πιο βολική αλλά και ασφαλέστερη. Τα μονωτικά βύσματα που περιλαμβάνονται για όλες τις συνδέσεις 1½ ​​ίντσας διασφαλίζουν ότι οι αχρησιμοποίητες συνδέσεις της δεξαμενής προσωρινής αποθήκευσης με θηλυκό σπείρωμα είναι αξιόπιστα σφραγισμένες.

Πλεονεκτήματα και Εφαρμογές

Ένα βασικό πλεονέκτημα του κιτ σύνδεσης είναι η καθολική του εφαρμογή. Έχει σχεδιαστεί για δεξαμενές αδρανείας με έως οκτώ συνδέσεις πλήρωσης με θηλυκό σπείρωμα 1,5 ιντσών και δύο συνδέσεις με αρσενικό σπείρωμα 1,25 ιντσών για ζεστό νερό. Το σύστημα, που απεικονίζεται με ένα υδραυλικό παράδειγμα, επιτρέπει γρήγορη και εύκολη εγκατάσταση, επιτρέποντας στους εγκαταστάτες να βασίζονται σε μια πρακτική λύση.

Η διαφορά θερμοκρασίας μεταξύ της εκπομπής θερμότητας με και χωρίς μονωτικά βύσματα (περίπου 70°C έναντι 18°C) δείχνει πόσο αποτελεσματικά συμβάλλει η συσκευασία στην ελαχιστοποίηση της απώλειας θερμότητας και στη βελτιστοποίηση της χρήσης ενέργειας.

Τεχνικές λεπτομέρειες και συναρμολόγηση

Το σετ περιλαμβάνει μονωτικά βύσματα για όλες τις συνδέσεις 1½ ​​ίντσας, καθώς και βασικά εξαρτήματα όπως αυτόματους αεραγωγούς, βαλβίδες πλήρωσης και αποστράγγισης λέβητα και σφαιρικές βαλβίδες γενικής χρήσης. Αυτά τα εξαρτήματα διασφαλίζουν την ομαλή λειτουργία και την εύκολη συντήρηση του συστήματος θέρμανσης.

Η συσκευασία περιλαμβάνει επίσης έναν αναμικτήρα ζεστού νερού/ζεστού νερού χρήσης LK με προστασία από εγκαύματα, ρυθμιζόμενη μεταξύ 35 και 60 °C. Αυτό εγγυάται πρόσθετη προστασία από εγκαύματα και διασφαλίζει την ασφαλή χρήση του ζεστού νερού.

Πεδίο εφαρμογής της παράδοσης

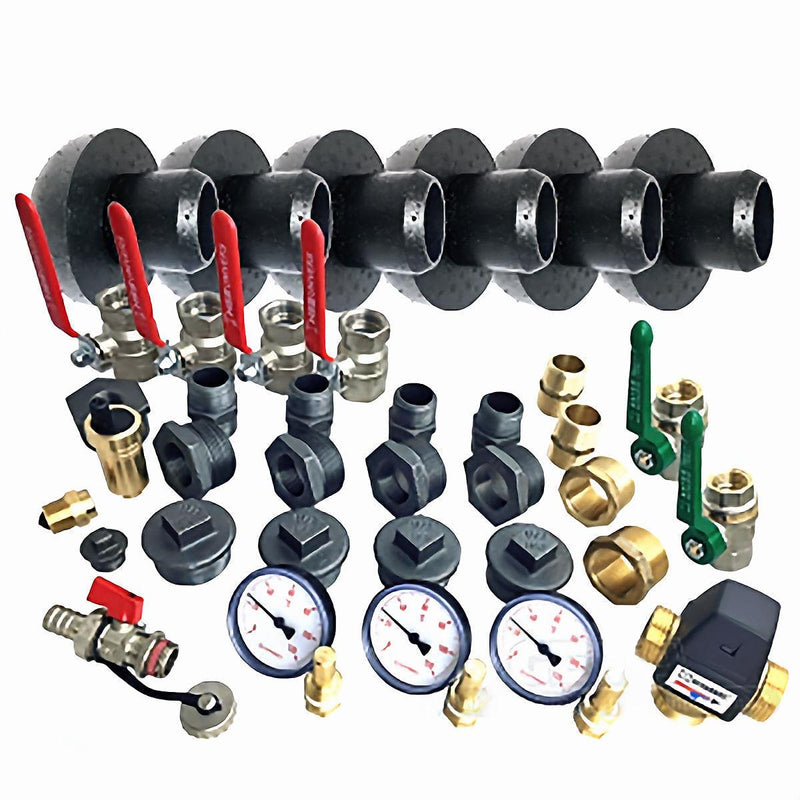

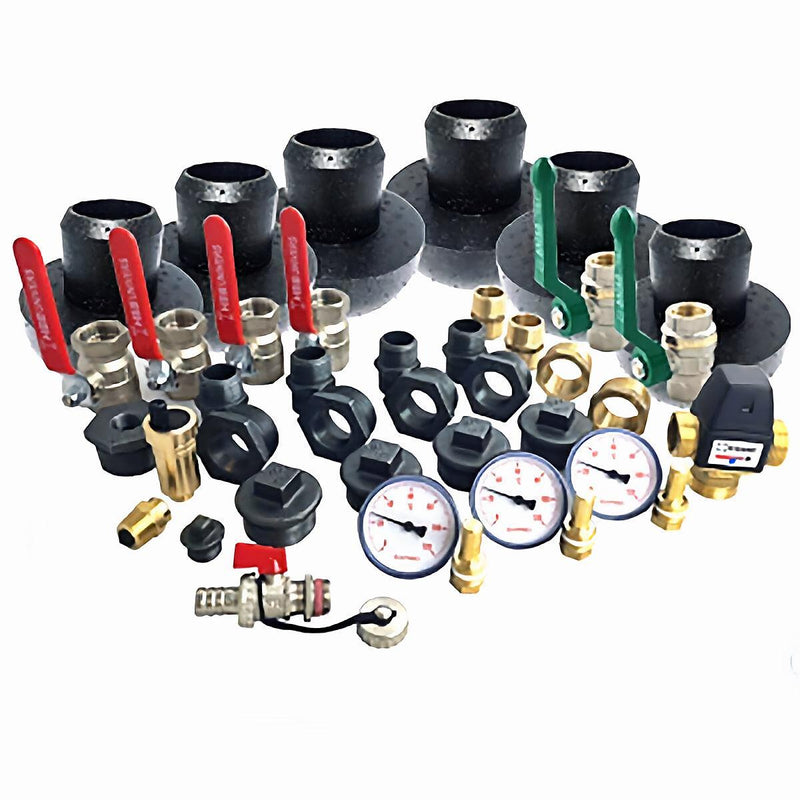

Το πακέτο σύνδεσης περιλαμβάνει τα ακόλουθα στοιχεία:

EXSEL12 – Γρήγορος εξαερισμός με βαλβίδα διακοπής ½", KFEH12 – Βαλβίδα πλήρωσης και εκκένωσης λέβητα από ορείχαλκο (½"), 4x KGH1 – Σφαιρική βαλβίδα γενικής χρήσης 1" με κόκκινο μοχλό, 2 διμεταλλικά θερμόμετρα δείκτη EXBIZ με χιτώνιο εμβάπτισης (½", 0-120° Ø63mm) και HM1 – αναμικτήρας ζεστού νερού χρήσης HydroMix 1".

Το σετ συμπληρώνεται από την DGVTLME1MS – ορειχάλκινη βαλβίδα ροής με ανοδικό άξονα και αποστράγγιση (1", Πιστοποιημένο κατά DVGW), διάφορες διπλές θηλές και υποδοχές μειωτήρα από κόκκινο ορείχαλκο, μειωτήρες, βύσματα και μόνωση σύνδεσης buffer για όλες τις συνδέσεις 1½". Ένα λεπτομερές διάγραμμα συναρμολόγησης και υδραυλικού συστήματος ολοκληρώνει τη συσκευασία.

Λεπτομερείς πληροφορίες παράδοσης

• 1x EXSEL12 - Γρήγορος εξαερισμός με βαλβίδα διακοπής ½"
• 1x KFEH12 - Βαλβίδα πλήρωσης και εκκένωσης λέβητα ½" ορειχάλκινη
• 4x KGH1 - Βαλβίδα γενικής χρήσης με σφαιρικό κύλινδρο 1" με κόκκινο μοχλό
• 2x EXBIZ - Διμεταλλικό θερμόμετρο δείκτη με χιτώνιο εμβάπτισης ½" 0-120° Ø63mm
• 1x HM1 - Μίκτης ζεστού νερού χρήσης HydroMix 1"
• 2x DGVTLME1MS - Ορειχάλκινος άξονας ανύψωσης βαλβίδας με αποστράγγιση 1" Δοκιμασμένο DVGW
• 2x DN1RG - διπλή θηλή από μεταλλικό σκελετό 1"
• 2x RM1141RG - μεταλλική κόκκινη υποδοχή 1¼"x1"
• 5x DN2801S - Διπλή θηλή μαύρη 1"
• 4x RST2411121S - Μειωτής μαύρος 1½"x1"
• 1x RST24111412S - Μαύρος μειωτήρας 1¼"x½"
• 6x ST290112S - Μαύρα βύσματα 1½"
• 2x ST29012S - Μαύρα βύσματα ½"
• 1x T1301121S - Μειωμένο σχήμα Τ, μαύρο 1"x½"x1"
• 6x PSIS - Μόνωση σύνδεσης buffer για όλες τις συνδέσεις 1½" της δεξαμενής buffer σας
• 1x Διάγραμμα συναρμολόγησης/υδραυλικού συστήματος
