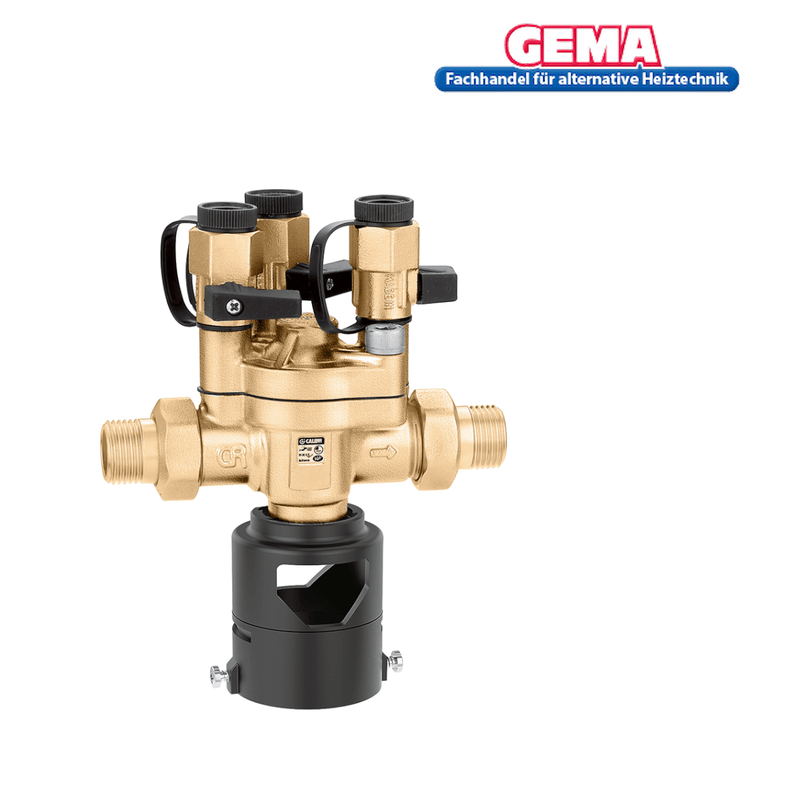

Name: Διαχωριστής συστήματος BA Compact 1/2" με ελεγχόμενη διαφορική πίεση
Brand: Caleffi
SKU: CST12
Price: 117.0 EUR
Availability: InStock

Systemtrenner BA Kompakt 1/2" mit kontrollierbarem Differenzdruck - GEMA Shop

Διαχωριστής συστήματος BA Compact 1/2" με ελεγχόμενη διαφορική πίεση

von Caleffi

117,00 € - 117,00 €

117,00 €

117,00 € - 117,00 €

117,00 €

Verfügbarkeit:

Geringer Bestand

Die Produktbeschreibung wird aktuell ergänzt. Bei Fragen zu Einsatzbereich, Auslegung oder Kompatibilität hilft dir unser Fachteam gerne weiter.

Fachhandel für Heiztechnik

Technische Beratung für Heiztechnik & Systemkomponenten
Sichere Zahlung
Paket- oder Speditionsversand je nach Produktart

Beschreibung

Διαχωριστής συστήματος με ελεγχόμενες ζώνες μειωμένης πίεσης τύπου BA

Διαχωριστής συστήματος με ελεγχόμενες ζώνες μειωμένης πίεσης, τύπος BA, συμπαγής έκδοση. Πιστοποιημένο σύμφωνα με το πρότυπο EN 12729. Τύπος BA. Σύνδεση: G 1/2" A (ISO 228-1) AG, Union. Διαφορική πίεση λειτουργίας: 14 kPa. Μέσο εύρος θερμοκρασίας: 0–65 °C. PN (ονομαστική πίεση): PN 10. Υλικό: ορείχαλκος ανθεκτικός στην αποψευδαργύρωση DR "χαμηλής περιεκτικότητας σε μόλυβδο".

Τεχνικά δεδομένα

Διαφορική πίεση λειτουργίας: 14 kPa
Εύρος μέσης θερμοκρασίας: 0–65 °C
PN (Ονομαστική Πίεση): Αριθμός Παραγγελίας 10
υλικό: ορείχαλκος DR "χαμηλής περιεκτικότητας σε μόλυβδο" ανθεκτικός στην αποψευδαργύρωση

Σημειώσεις σχετικά με τον διαχωριστή συστήματος

Πρέπει οπωσδήποτε να εγκατασταθεί ένα μπροστινό φτερό της σειράς 577.

Πώς λειτουργεί

Ο μη ελεγχόμενος αποτρεπτικός μηχανισμός αντίστροφης ροής διαφορικής πίεσης τύπου CA αποτελείται από: έναν αποτρεπτικό μηχανισμό αντίστροφης ροής εισόδου (1), έναν αποτρεπτικό μηχανισμό αντίστροφης ροής εξόδου (2) και μια βαλβίδα αποστράγγισης (3). Οι δύο αποτρεπτικοί μηχανισμοί αντίστροφης ροής διαχωρίζουν τρεις διαφορετικές ζώνες με τρεις διαφορετικές πιέσεις: τον θάλαμο εισόδου (A), τον ενδιάμεσο θάλαμο (B), γνωστό και ως ζώνη διαφορικής πίεσης, και τον θάλαμο εξόδου (C). Η βαλβίδα αποστράγγισης (3) βρίσκεται στο μεσαίο τμήμα. Η βαλβίδα αποστράγγισης (3) συνδέεται απευθείας με το διάφραγμα (4). Αυτό το κινητό συγκρότημα ελέγχεται κατά το άνοιγμα και το κλείσιμο από τη διαφορά πίεσης μεταξύ των πιέσεων εισόδου και εξόδου του αποτρεπτικού μηχανισμού αντίστροφης ροής και του ελατηρίου αντίθεσης (5).

Σωστοί ρυθμοί ροής

Υπό κανονικές συνθήκες ροής, και οι δύο αποτρεπτικοί παράγοντες αντίστροφης ροής
ανοιχτό, όπου η πίεση στον ενδιάμεσο θάλαμο (Β) είναι πάντα κάτω από την πίεση εισόδου (Α) λόγω μιας προκαθορισμένης απώλειας πίεσης στον πρώτο αποτρεπτικό αντίστροφης ροής (1).
Συνεπώς, η διαφορά πίεσης επενεργεί στην εσωτερική μεμβράνη (4) και παράγει μια δύναμη που ανοίγει τη βαλβίδα αποστράγγισης (3) επικοινωνώντας με την ατμόσφαιρα.
Η πίεση στο ελατήριο αντίθεσης (5) το διατηρεί κλειστό.

Αρνητική πίεση στην πλευρά εισόδου

Όταν η πίεση εισόδου πέσει, και οι δύο αποτρεπτικοί μηχανισμοί αντίστροφης ροής κλείνουν. Η βαλβίδα αποστράγγισης (3) ανοίγει μόλις η διαφορά πίεσης Δp μεταξύ του θαλάμου εισόδου (A) και του ενδιάμεσου θαλάμου (B) φτάσει σε μια τιμή ακριβώς κάτω από την προ-υπολογισμένη τιμή στο ελατήριο αντίθεσης (5). Η αποστράγγιση συνεχίζεται μέχρι να αδειάσει ο ενδιάμεσος θάλαμος του διαχωριστή συστήματος. Με αυτόν τον τρόπο, δημιουργείται μια ζώνη αέρα (ζώνη ασφαλείας), η οποία εμποδίζει το μολυσμένο νερό να επιστρέψει από το κύκλωμα (C) στο δίκτυο ύδρευσης, ακόμη και αν ο αποτρεπτικός μηχανισμός αντίστροφης ροής (2) παρουσιάσει βλάβη. Μόλις αποκατασταθούν οι κανονικές συνθήκες (πίεση εισόδου υψηλότερη από την πίεση εξόδου), η βαλβίδα αποστράγγισης κλείνει.
Ο διαχωριστής συστήματος λειτουργεί ξανά.

Υπερπίεση εξόδου

Εάν η πίεση στον θάλαμο εξόδου (C) αυξηθεί σε επίπεδο που υπερβαίνει την πίεση εισόδου (A), ο αποτροπέας αντίστροφης ροής (2) κλείνει, εμποδίζοντας έτσι την αντίστροφη ροή του νερού που έχει ήδη παρέχεται στον καταναλωτή προς την δημόσια παροχή νερού. Εάν ο αποτροπέας αντίστροφης ροής (2) παρουσιάσει διαρροή ή παρουσιαστεί άλλη δυσλειτουργία στον διαχωριστή συστήματος, ο διαχωριστής συστήματος θα διακόπτει (διαχωρίζει) πάντα τη σύνδεση μεταξύ του καταναλωτή και της δημόσιας παροχής νερού.Όπως όλες οι συσκευές με θετικό αποτέλεσμα, ο διαχωριστής συστήματος είναι τεχνικά και δομικά σχεδιασμένος για να εγγυάται τα υψηλότερα πρότυπα ασφαλείας σε κάθε περίπτωση.

Τεχνικά δεδομένα

Διαχωριστής συστήματος τύπου BA. Συνδέσεις AG.
1/2". Περίβλημα, καπάκι και έδρα αποστράγγισης
Κατασκευασμένο από κράμα ορείχαλκου ανθεκτικό στην αποψευδαργύρωση.
Ράβδοι του συστήματος συγκράτησης και ελατήρια
κατασκευασμένο από ανοξείδωτο ατσάλι.
Σφραγίδες από NBR.
Μέγιστη θερμοκρασία λειτουργίας: 65 βαθμοί Κελσίου.
Μέγιστη πίεση λειτουργίας: 10 bar.
Ενεργός Συσκευή ασφαλείας.
Ολοκληρώστε με ανάντη, ενδιάμεσος και συνδέσεις μέτρησης κατάντη
Χωνί αποστράγγισης με σύνδεση σωλήνα.

Λήψη
