Αφρίσο Βαλβίδα υπερχείλισης διαφορικής πίεσης DÜ 3/4" — γωνιακή εκδοχή
Εφαρμογή
Η βαλβίδα υπερχείλισης διαφορικής πίεσης χρησιμεύει για τη διατήρηση σταθερής πίεσης της αντλίας σε κλειστά συστήματα θέρμανσης σύμφωνα με το πρότυπο EN 12828 και ταυτόχρονα μειώνει τους ενοχλητικούς θορύβους ροής. Εξασφαλίζει ότι, όταν αλλάζει η θέση της βαλβίδας και υπό μερικό φορτίο, το μανομετρικό ύψος της αντλίας κυκλοφορίας παραμένει σταθερό.
Η γωνιακή εκδοχή είναι ιδιαίτερα κατάλληλη για περιορισμένους χώρους εγκατάστασης, για παράδειγμα σε διανομείς κυκλωμάτων θέρμανσης με περιορισμένο χώρο ή σε εφαρμογές αναβάθμισης.
Περιγραφή

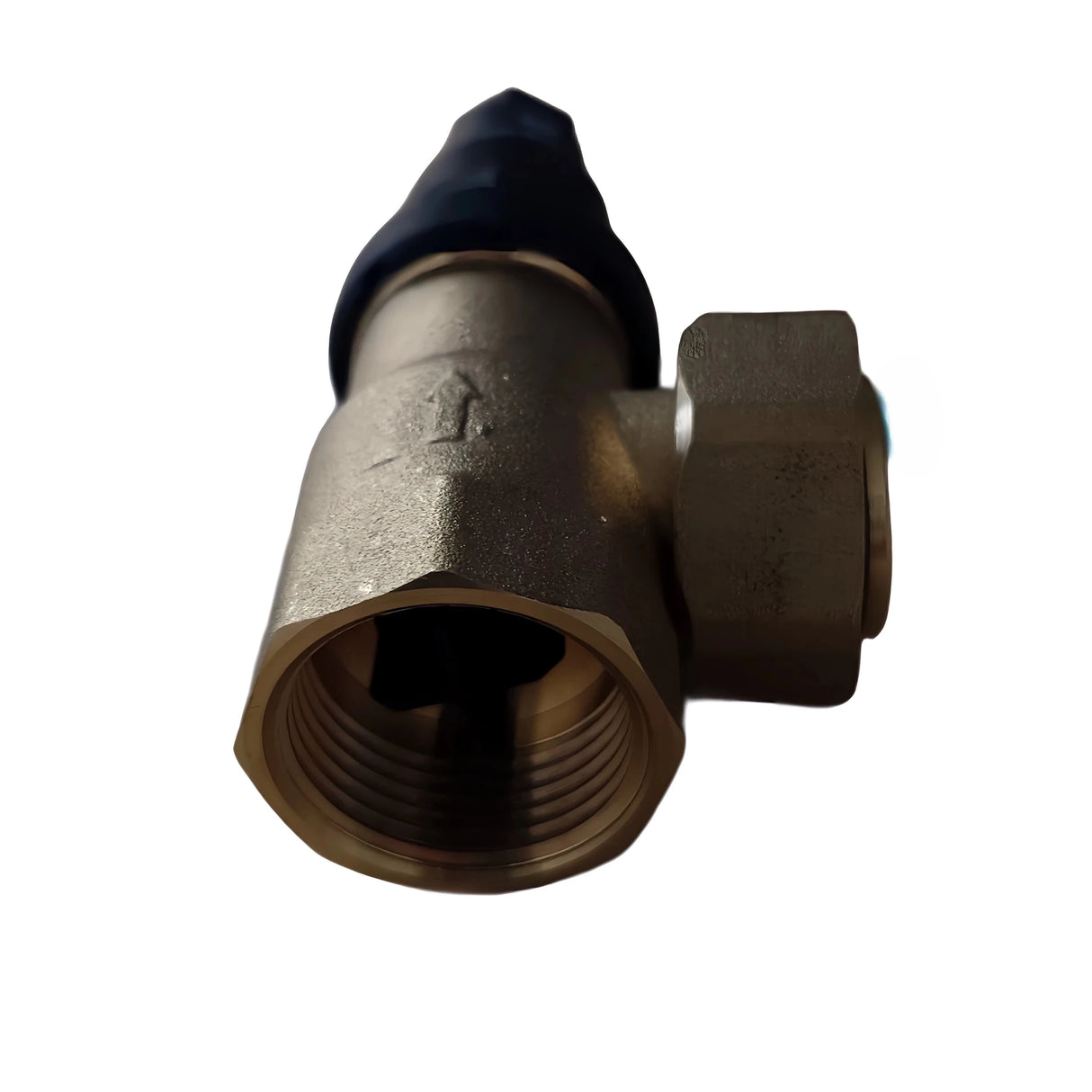

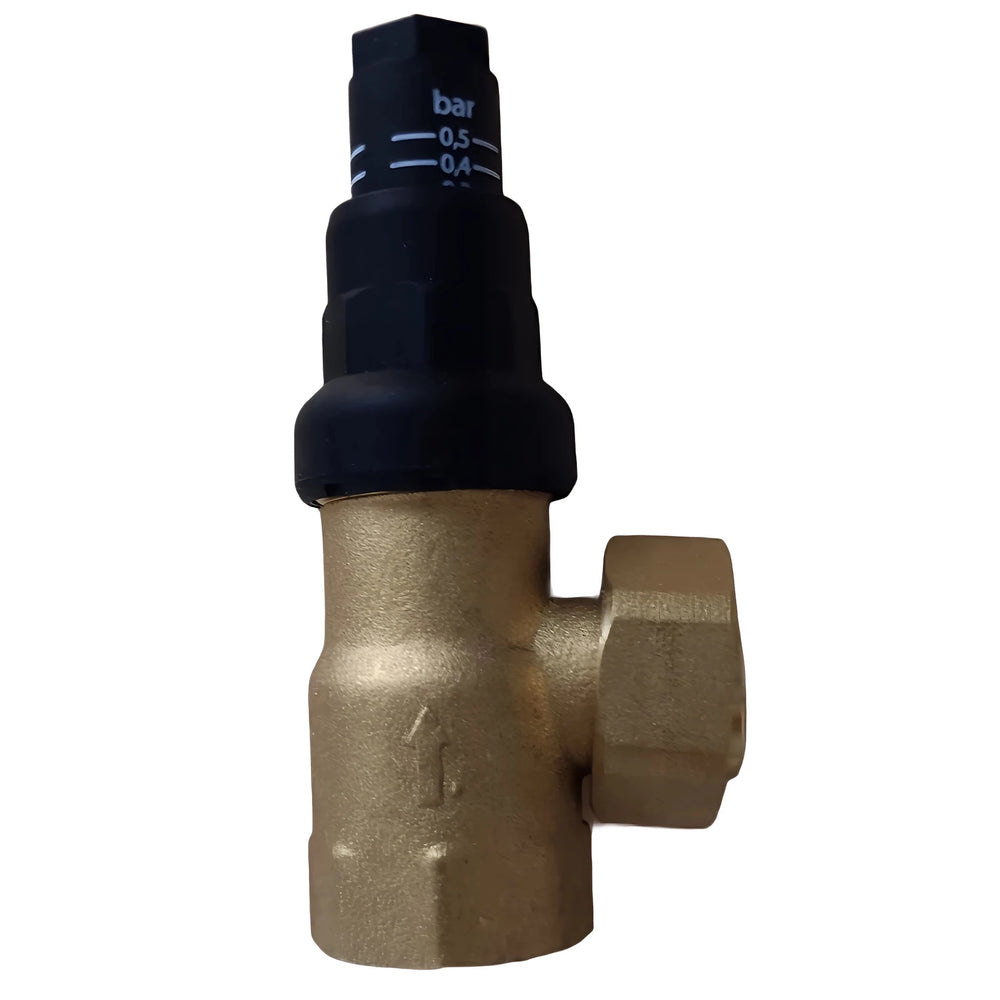

Η βαλβίδα διαθέτει ανθεκτικό σώμα από ορείχαλκο και άμεσα αναγνώσιμη κλίμακα ρύθμισης. Η διαφορική πίεση ρυθμίζεται στη βαλβίδα υπό πλήρες φορτίο του συστήματος θέρμανσης· όταν μειώνεται η παροχή, η βαλβίδα υπερχείλισης ανοίγει αυτόματα για να διατηρήσει σταθερό το μανομετρικό ύψος της αντλίας.
Διατίθεται σε ίσια ή συμπαγή γωνιακή εκδοχή· συνδέσεις: είσοδος G¾ με εσωτερικό σπείρωμα, έξοδος με επίπεδη στεγανοποίηση και παξιμάδι σύνδεσης G¾. Η ρύθμιση είναι συνεχής μεταξύ 0,1 και 0,5 bar.
Τεχνικές πληροφορίες
Περιοχή θερμοκρασίας λειτουργίας: μέγ. 95 °C (βραχυπρόθεσμα έως 120 °C). Πίεση λειτουργίας: μέγ. 6 bar. Διαφορική πίεση συνεχώς ρυθμιζόμενη: 0,1 / 0,5 bar. Υλικό σώματος: ορείχαλκος. Συνδέσεις: είσοδος G¾ με εσωτερικό σπείρωμα, έξοδος με επίπεδη στεγανοποίηση και παξιμάδι σύνδεσης G¾.
Πλεονεκτήματα
Η σταθερή απόδοση της αντλίας και οι μειωμένοι θόρυβοι ροής οδηγούν σε μεγαλύτερη άνεση και μεγαλύτερη διάρκεια ζωής αντλιών και εξαρτημάτων. Η συνεχώς ρυθμιζόμενη κλίμακα επιτρέπει την ακριβή προσαρμογή στις απαιτήσεις της εγκατάστασης.
Η γωνιακή εκτέλεση εξοικονομεί χώρο και διευκολύνει την τοποθέτηση σε περιορισμένους χώρους, χωρίς συμβιβασμούς στη λειτουργία ή την προσβασιμότητα.
Οδηγίες εγκατάστασης και τοποθέτησης
Τοποθετήστε τη βαλβίδα κοντά στην αντλία κυκλοφορίας ή στο προβλεπόμενο bypass, έτσι ώστε η κλίμακα ρύθμισης να παραμένει εύκολα προσβάσιμη. Κατά την τοποθέτηση, προσέξτε τη σωστή φλάντζα και τις ροπές σύσφιξης· η σύνδεση με επίπεδη στεγανοποίηση εξασφαλίζει αξιόπιστη σύνδεση χωρίς διαρροές.
Πριν από τη θέση σε λειτουργία, εξαερώστε το σύστημα και ελέγξτε για στεγανότητα. Μην υπερβαίνετε την πίεση λειτουργίας και τα όρια θερμοκρασίας· σε περίπτωση αβεβαιότητας, τηρήστε τις οδηγίες του κατασκευαστή και τα εγχειρίδια εγκατάστασης.
Συντήρηση και φροντίδα
Συνήθως αρκούν τακτικός οπτικός έλεγχος και περιστασιακή επαναρύθμιση της κλίμακας. Πριν από εργασίες συντήρησης, αποσυμπιέστε την εγκατάσταση και αφήστε την να κρυώσει. Οι ρύποι ή τα ιζήματα μπορούν να επηρεάσουν τη λειτουργία· εάν χρειαστεί, καθαρίστε ή αντικαταστήστε.
Τομείς εφαρμογής
Ιδανικό για κεντρικά συστήματα θέρμανσης σε κατοικίες και εμπορικά ακίνητα, ιδιαίτερα όπου πρέπει να σταθεροποιηθεί η πίεση της αντλίας και να ελαχιστοποιηθούν οι θόρυβοι ροής. Η συμπαγής γωνιακή εκτέλεση είναι επίσης κατάλληλη για εκσυγχρονισμούς σε περιορισμένους χώρους εγκατάστασης.

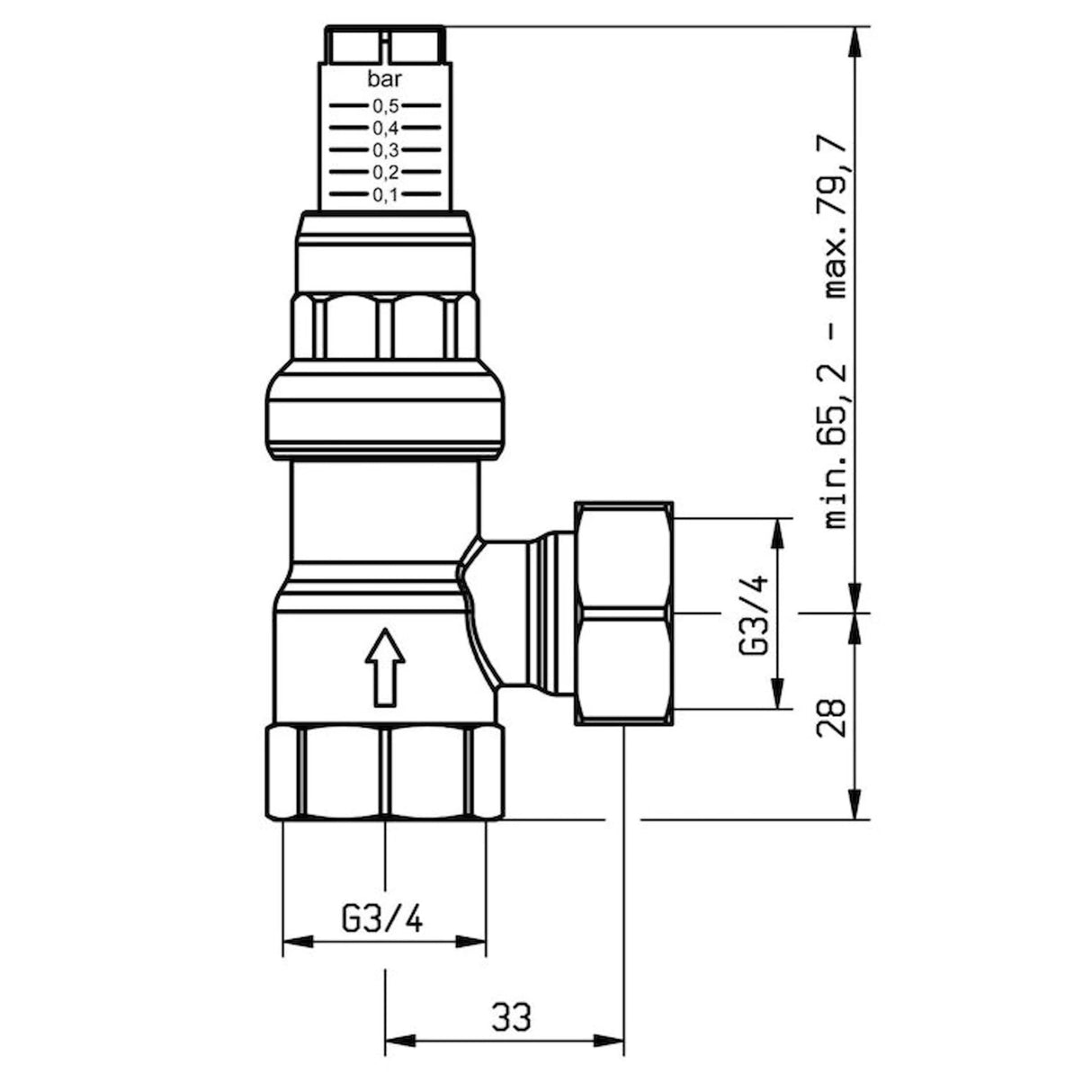

Τεχνικά χαρακτηριστικά
- Εύρος θερμοκρασίας λειτουργίας Μέγ. 95 °C (βραχυχρόνια 120 °C)
- Πίεση λειτουργίας Μέγ. 6 bar
- Διαφορική πίεση Ρυθμιζόμενη χωρίς βαθμίδες 0,1/0,5 bar
- Σώμα Γωνιακή εκτέλεση
- Υλικό: Ορείχαλκος Σύνδεση
- Είσοδος: G¾ εσωτερικό σπείρωμα
- Έξοδος: Ρακόρ, με επίπεδη στεγανοποίηση με ρακόρ με παξιμάδι G¾
Περιεχόμενα παράδοσης

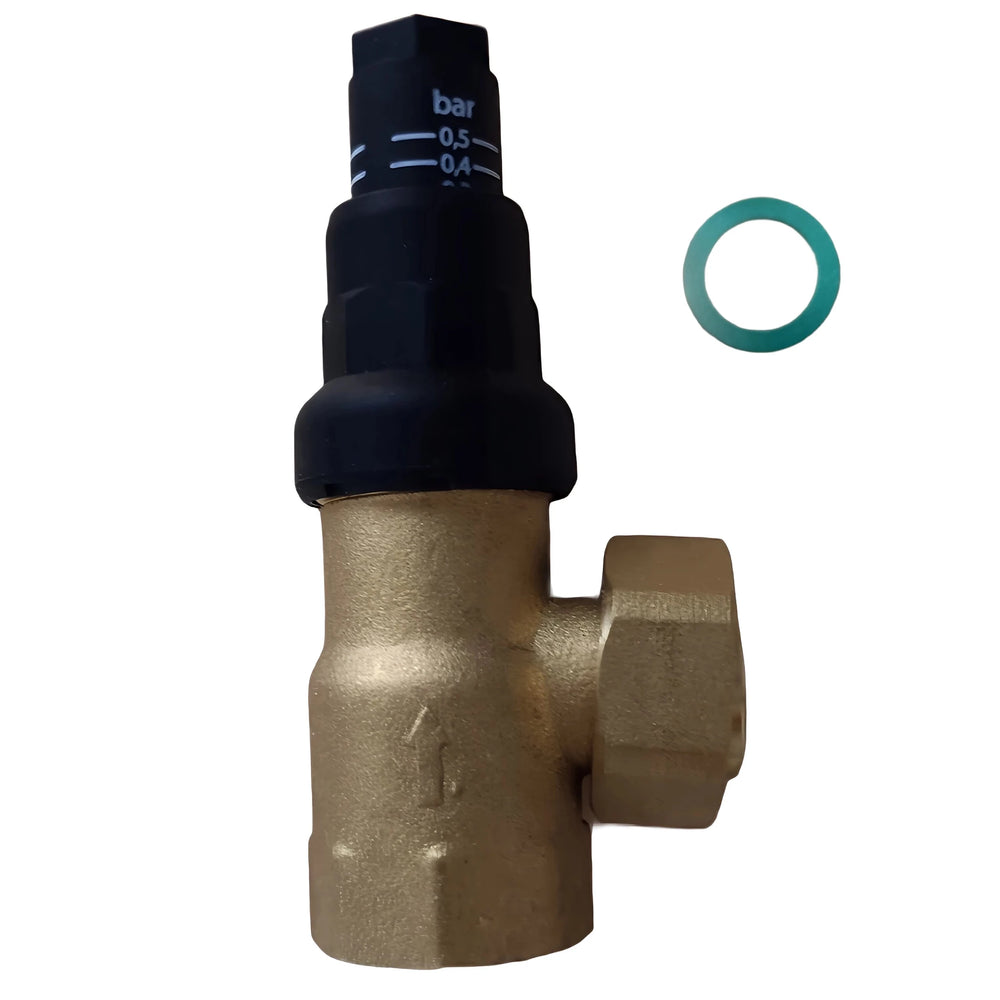

- Afriso βαλβίδα υπερροής διαφορικής πίεσης
- Δακτύλιος στεγανοποίησης
- Οδηγίες εγκατάστασης
