Βαθμολογία διανομής 2 ή 3 κυκλώματα θέρμανσης Sunex

Συλλέκτες κυκλώματος θέρμανσης Sunex – Αποδοτική κατανομή θερμότητας για το σύστημα θέρμανσής σας

Επισκόπηση προϊόντος

Ο συλλέκτης κυκλώματος θέρμανσης Sunex έχει σχεδιαστεί ειδικά για συστήματα κεντρικής θέρμανσης με καλοριφέρ, ενδοδαπέδια θέρμανση και μικτά συστήματα. Επιτρέπει την αξιόπιστη διανομή νερού θέρμανσης σε δύο ή τρία ανεξάρτητα κυκλώματα, προσφέροντας έτσι ευέλικτες επιλογές εφαρμογής σε κατοικίες και επαγγελματικά ακίνητα.

Διατίθεται σε εκδόσεις 2 κυκλωμάτων DN20, 2 κυκλωμάτων DN25, 3 κυκλωμάτων DN20 και 3 κυκλωμάτων DN25, καθώς και με εξωτερικό σπείρωμα (AG) για εύκολες επιλογές σύνδεσης. Η στιβαρή κατασκευή και η υψηλής ποιότητας μόνωση EPP εξασφαλίζουν μακροχρόνια απόδοση και ελάχιστη απώλεια θερμότητας.

Περιοχές εφαρμογής

Ιδανικό για νέες κατασκευές και εκσυγχρονισμούς: Είτε πρόκειται για ενδοδαπέδια θέρμανση είτε για καλοριφέρ, ο διανομέας προσαρμόζεται στο σύστημά σας και βελτιστοποιεί την κατανομή θερμότητας. Σε μικτά συστήματα με διαφορετικές θερμοκρασίες ροής, κερδίζει πόντους για την ακριβή δυνατότητα ελέγχου του.

Ο συλλέκτης κυκλώματος θέρμανσης Sunex εξασφαλίζει επίσης σταθερή άνεση σε εμπορικά κτίρια όπως γραφεία, ιατρεία και εργαστήρια. Χάρη στην ευρεία γκάμα μοντέλων του, μπορεί να προσαρμοστεί στις ατομικές απαιτήσεις απόδοσης.

Κατασκευή και υλικά

Το κύριο σώμα του διανομέα είναι κατασκευασμένο από χάλυβα υψηλής ποιότητας, ο οποίος λειτουργεί αξιόπιστα ακόμη και σε υψηλές θερμοκρασίες και πιέσεις. Τα παξιμάδια είναι κατασκευασμένα από ορείχαλκο και εξασφαλίζουν μια σύνδεση ανθεκτική στη διάβρωση.

Μια μόνωση από EPP πάχους 30 mm μειώνει την απώλεια θερμότητας και βελτιώνει την απόδοση του συστήματος. Η βάση M8 επιτρέπει την εύκολη και ασφαλή τοποθέτηση στον τοίχο χωρίς την ανάγκη πρόσθετων στηριγμάτων.

Τεχνολογία

Μέγιστη θερμοκρασία λειτουργίας: 110 °C | Μέγιστη πίεση λειτουργίας: 6 bar. Ισχύς εξόδου από 29 kW (ΔT=20 K, 2 κυκλώματα DN20) έως 54 kW (ΔT=20 K, 2/3 κυκλώματα DN25).

Μέγιστες παροχές: 1,2 m³/h για DN20 και 2,3 m³/h για DN25. Οι διαστάσεις ποικίλλουν ανάλογα με το μοντέλο μεταξύ 193/137/552 mm και 193/140/862 mm (Υ/Β/Π), και βάρος μεταξύ 5,7 και 8,9 kg.

Συναρμολόγηση και σύνδεση

Χάρη στις σαφείς σημάνσεις στις πλευρές του λέβητα και του κυκλώματος θέρμανσης, οι συνδέσεις γίνονται γρήγορα και με ακρίβεια. Η πλευρά του λέβητα είναι εξοπλισμένη με AG. 1" ή AG 5/4" διαθέσιμο, η πλευρά του κυκλώματος θέρμανσης προαιρετικά με IG 1", IG6/4" ή AG 1".

Το παρεχόμενο υλικό στήριξης επιτρέπει την εύκολη τοποθέτηση στον τοίχο. Η εύκολη πρόσβαση σε όλες τις συνδέσεις διευκολύνει τη συντήρηση και τον καθαρισμό.

Πλεονεκτήματα με μια ματιά

Ο συλλέκτης κυκλώματος θέρμανσης Sunex συνδυάζει μια στιβαρή κατασκευή από χάλυβα, ανθεκτικά στη διάβρωση ορειχάλκινα παξιμάδια και αποτελεσματική μόνωση EPP. Εντυπωσιάζει με την υψηλή απόδοση, την εύκολη εγκατάσταση και τις ευέλικτες επιλογές σύνδεσης.

Ιδανικά προσαρμοσμένο στα σύγχρονα συστήματα θέρμανσης, προσφέρει αξιόπιστη κατανομή θερμότητας, μειώνει τις ενεργειακές απώλειες και αυξάνει την άνεση διαβίωσης σε κάθε κτίριο.

Τεχνικά δεδομένα

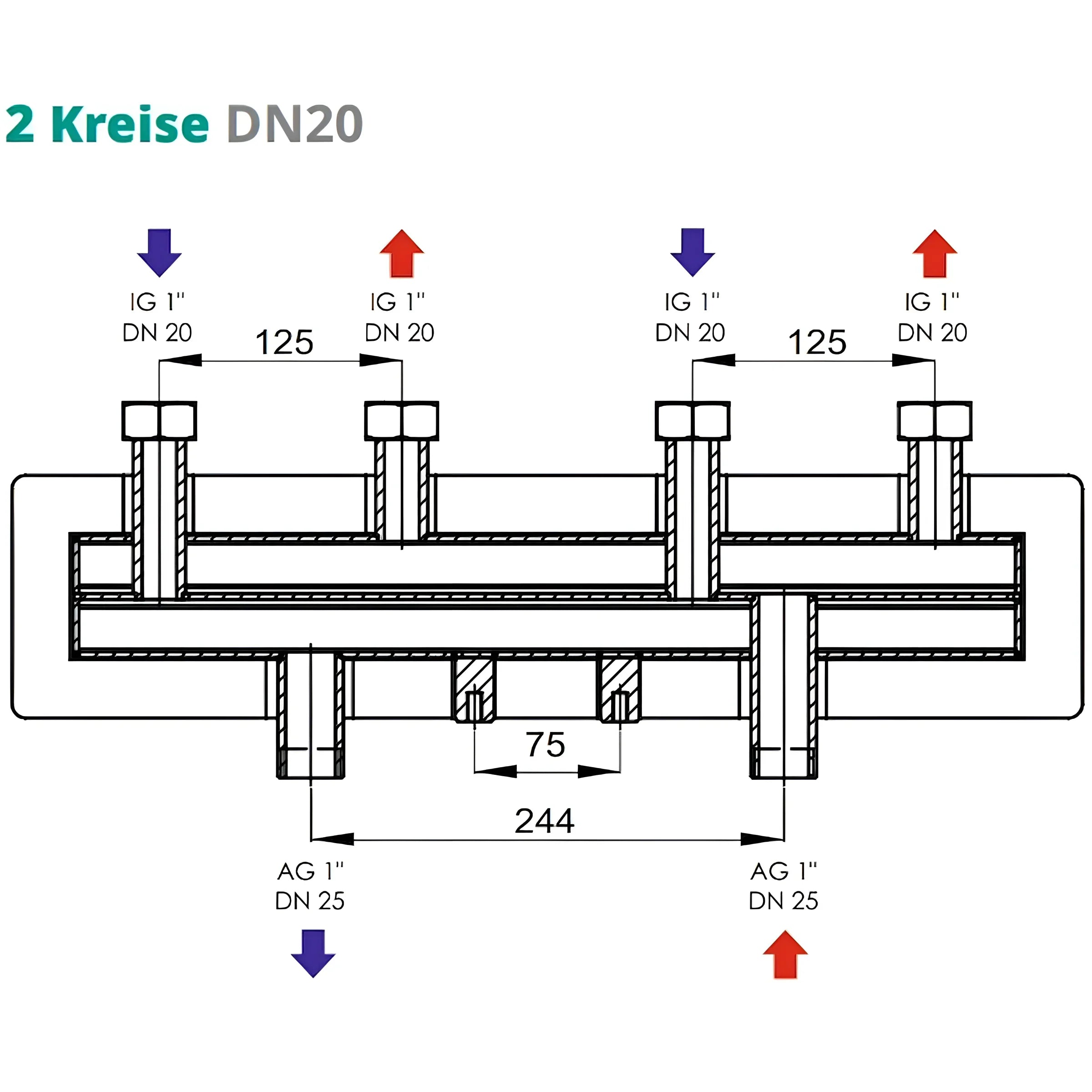

Κυκλώματα DN20 2

• Υλικό διανομέα: χάλυβας
• Παξιμάδι: Ορείχαλκος
• Μόνωση: EPP πάχους 30 mm
• Στερέωση: M8
• Διαστάσεις (ΥxΒxΠ): 193 x 137 x 552 mm
• Βάρος: 5,76 κιλά
• Μέγιστη θερμοκρασία λειτουργίας: 110 °C
• μέγιστη πίεση λειτουργίας: 6 bar
• μέγιστη ισχύς: 29 kW
• μέγιστη παροχή: 1,2 m/h
• Σύνδεση πλευράς λέβητα: 1" ΑΓ
• Σύνδεση κυκλώματος θέρμανσης: 1" IG

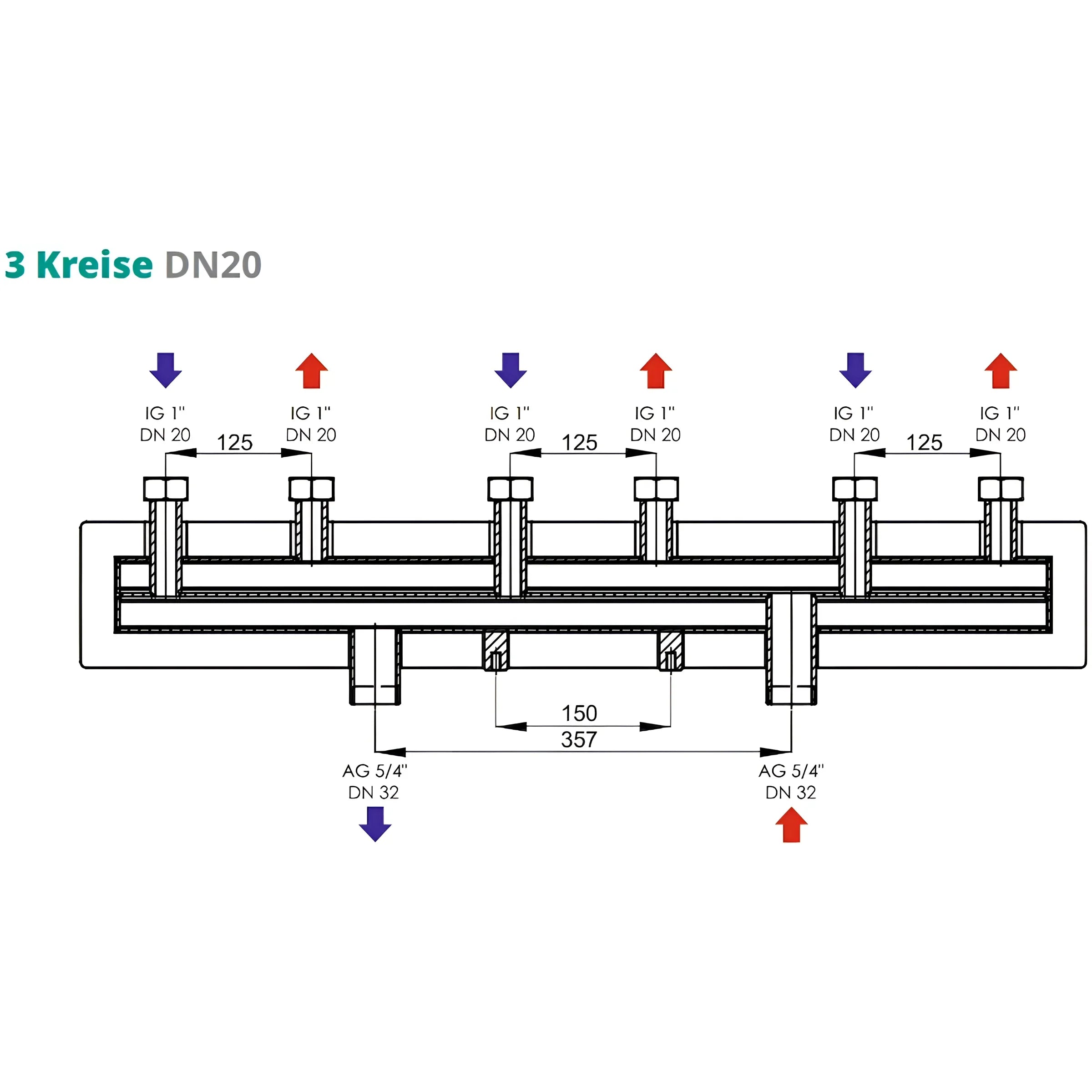

Κυκλώματα DN20 3

• Υλικό διανομέα: χάλυβας
• Παξιμάδι: Ορείχαλκος
• Μόνωση: EPP πάχους 30 mm
• Στερέωση: M8
• Διαστάσεις (ΥxΒxΠ): 193 x 140 x 862 mm
• Βάρος: 8,44 κιλά
• Μέγιστη θερμοκρασία λειτουργίας: 110 °C
• μέγ.Πίεση λειτουργίας: 6 bar
• μέγιστη ισχύς: 54 kW
• μέγιστη παροχή: 2,3 m/h
• Σύνδεση πλευράς λέβητα: 5/4" ΑΓ
• Σύνδεση κυκλώματος θέρμανσης: 1" IG

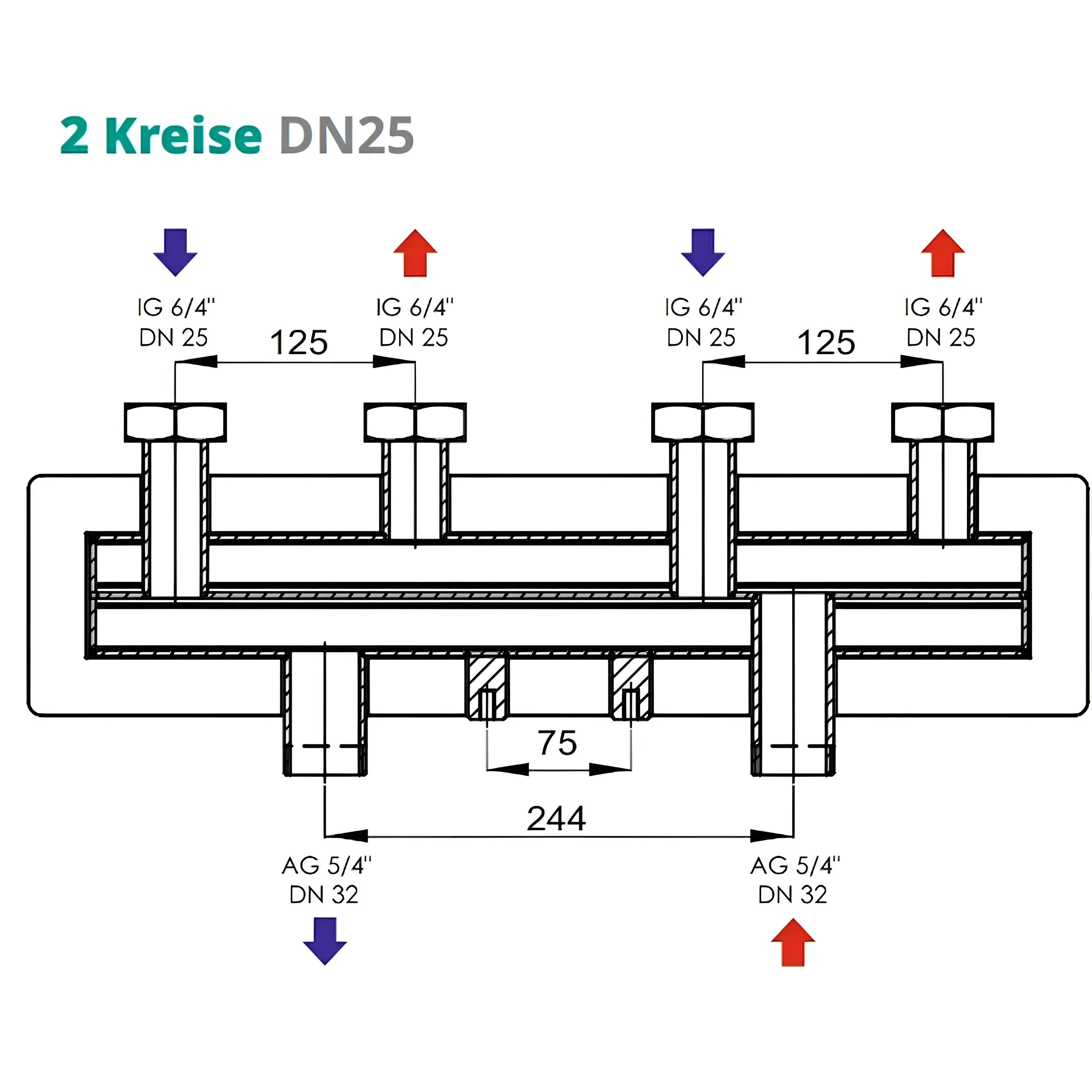

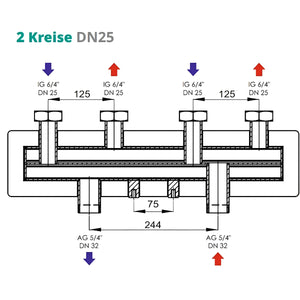

Κυκλώματα DN25 2

• Υλικό διανομέα: χάλυβας
• Παξιμάδι: Ορείχαλκος
• Μόνωση: EPP πάχους 30 mm
• Στερέωση: M8
• Διαστάσεις (ΥxΒxΠ): 193 x 137 x 552 mm
• Βάρος: 6,05 κιλά
• Μέγιστη θερμοκρασία λειτουργίας: 110 °C
• μέγιστη πίεση λειτουργίας: 6 bar
• μέγιστη ισχύς: 54 kW
• μέγιστη παροχή: 2,3 m/h
• Σύνδεση πλευράς λέβητα: 5/4" ΑΓ
• Σύνδεση πλευράς κυκλώματος θέρμανσης: 6/4" IG

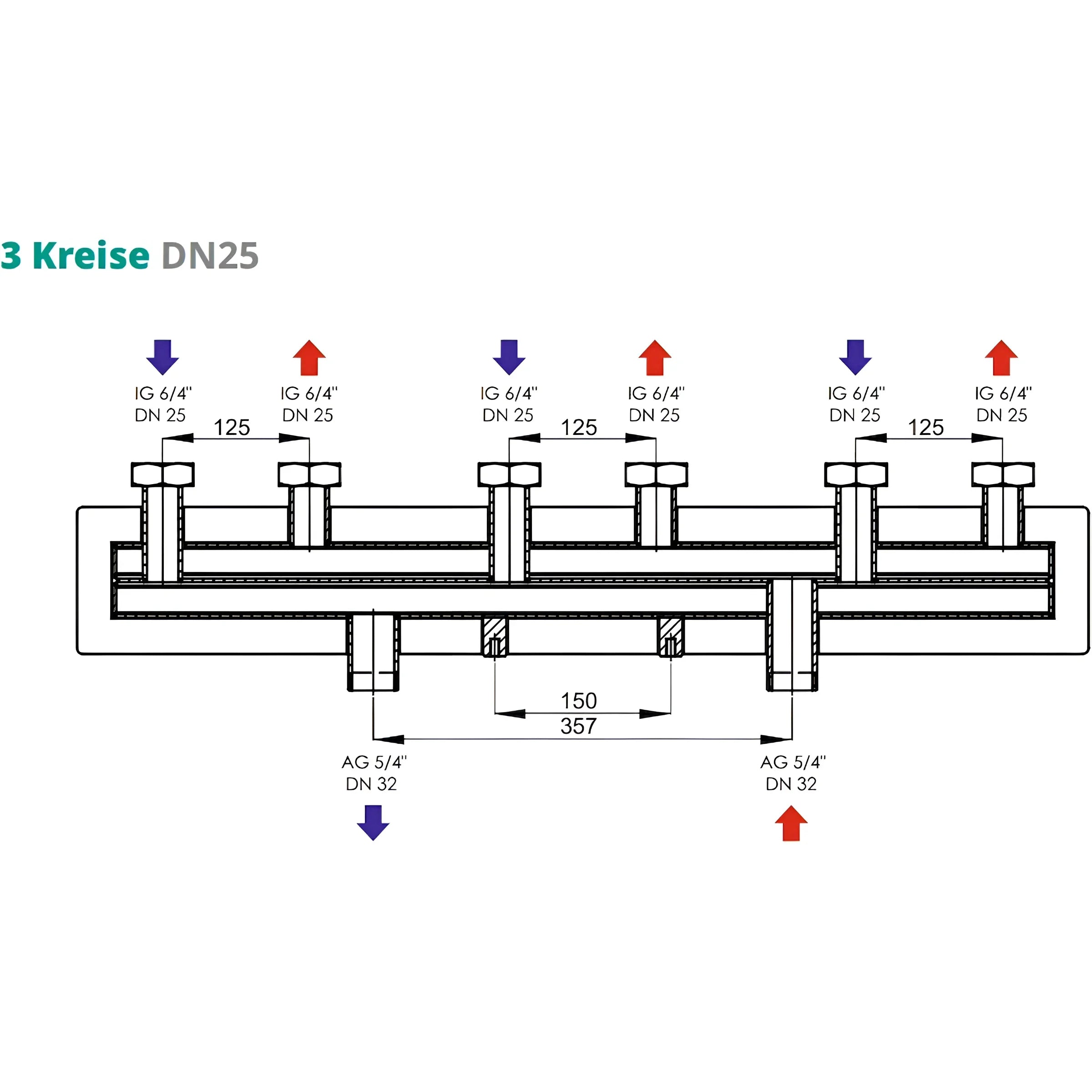

DN25 3 κυκλώματα

• Υλικό διανομέα: χάλυβας
• Παξιμάδι: Ορείχαλκος
• Μόνωση: EPP πάχους 30 mm
• Στερέωση: M8
• Διαστάσεις (ΥxΒxΠ): 193 x 140 x 862 mm
• Βάρος: 8,49 κιλά
• Μέγιστη θερμοκρασία λειτουργίας: 110 °C
• μέγιστη πίεση λειτουργίας: 6 bar
• μέγιστη ισχύς: 54 kW
• μέγιστη παροχή: 2,3 m/h
• Σύνδεση πλευράς λέβητα: 5/4" ΑΓ
• Σύνδεση πλευράς κυκλώματος θέρμανσης: 6/4" IG

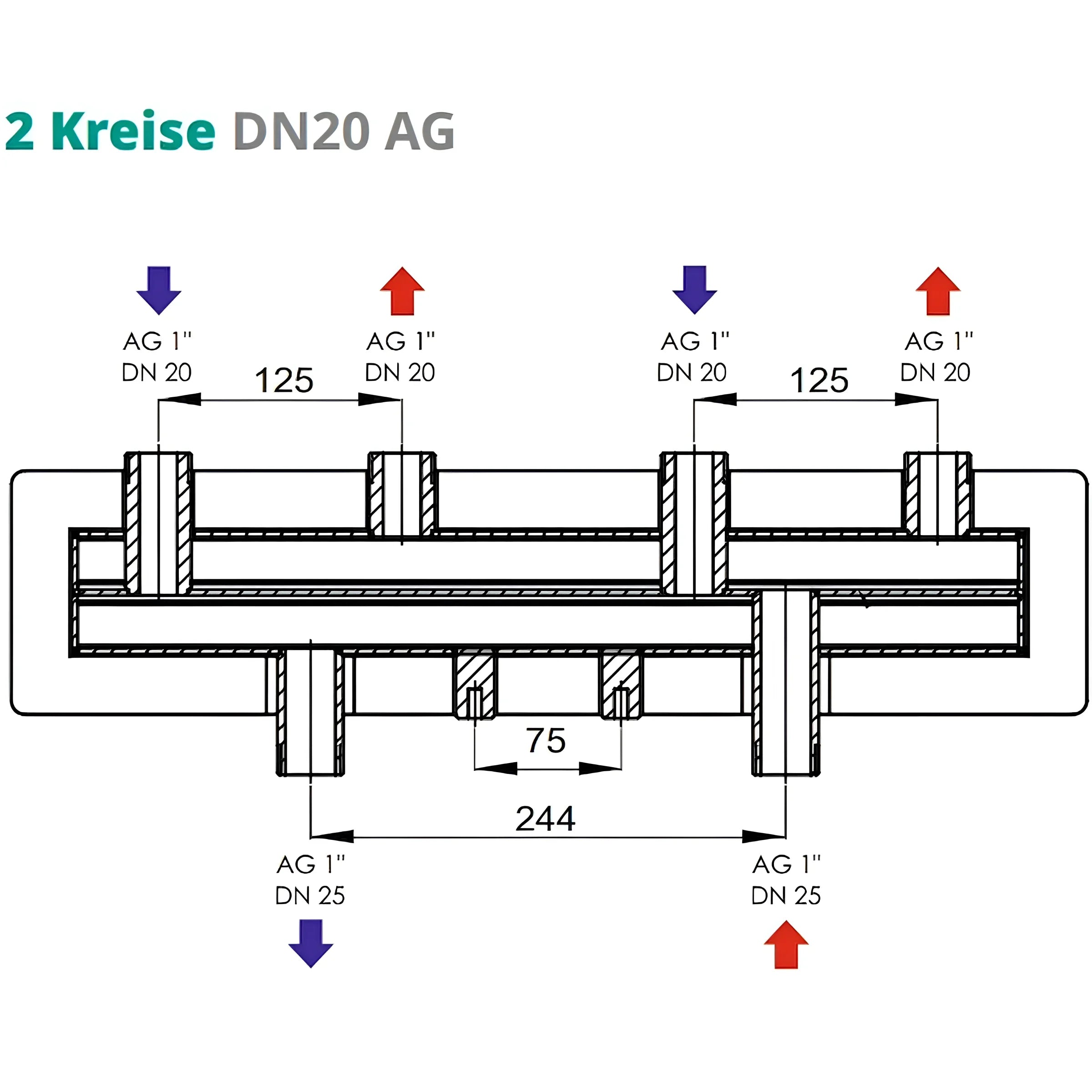

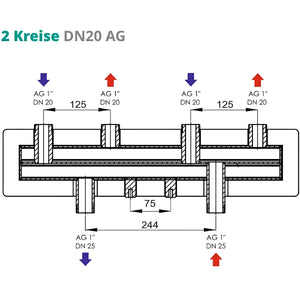

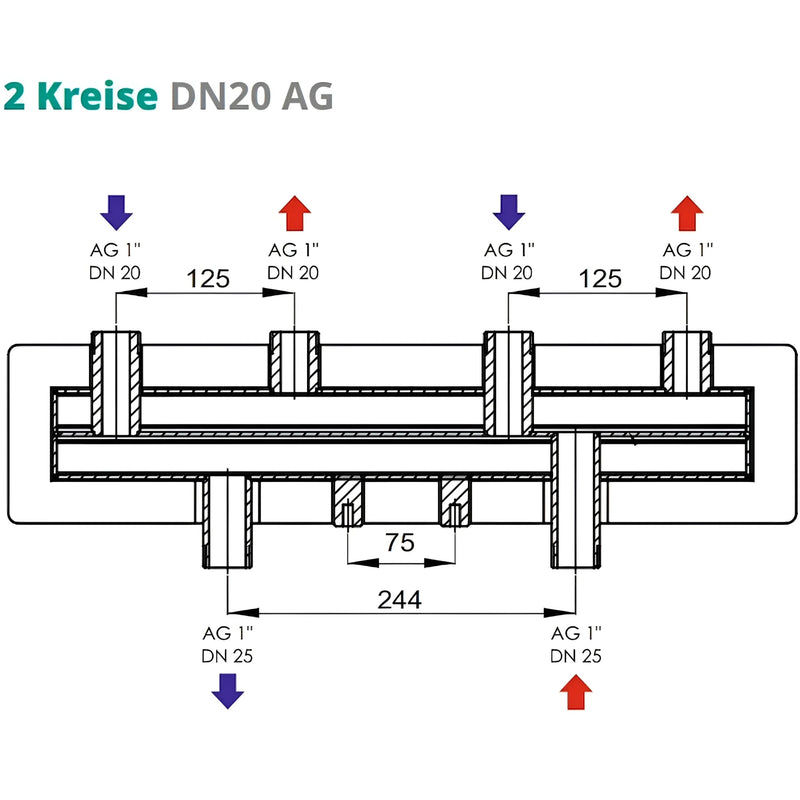

Κυκλώματα DN20 AG 2

• Υλικό διανομέα: χάλυβας
• Μόνωση: EPP πάχους 30 mm
• Στερέωση: M8
• Διαστάσεις (ΥxΒxΠ): 170 x 140 x 552 mm
• Βάρος: 5,7 κιλά
• Μέγιστη θερμοκρασία λειτουργίας: 110 °C
• μέγιστη πίεση λειτουργίας: 6 bar
• μέγιστη ισχύς: 29 kW
• μέγιστη παροχή: 1,2 m/h
• Σύνδεση πλευράς λέβητα: 1" ΑΓ
• Σύνδεση κυκλώματος θέρμανσης: 1" IG

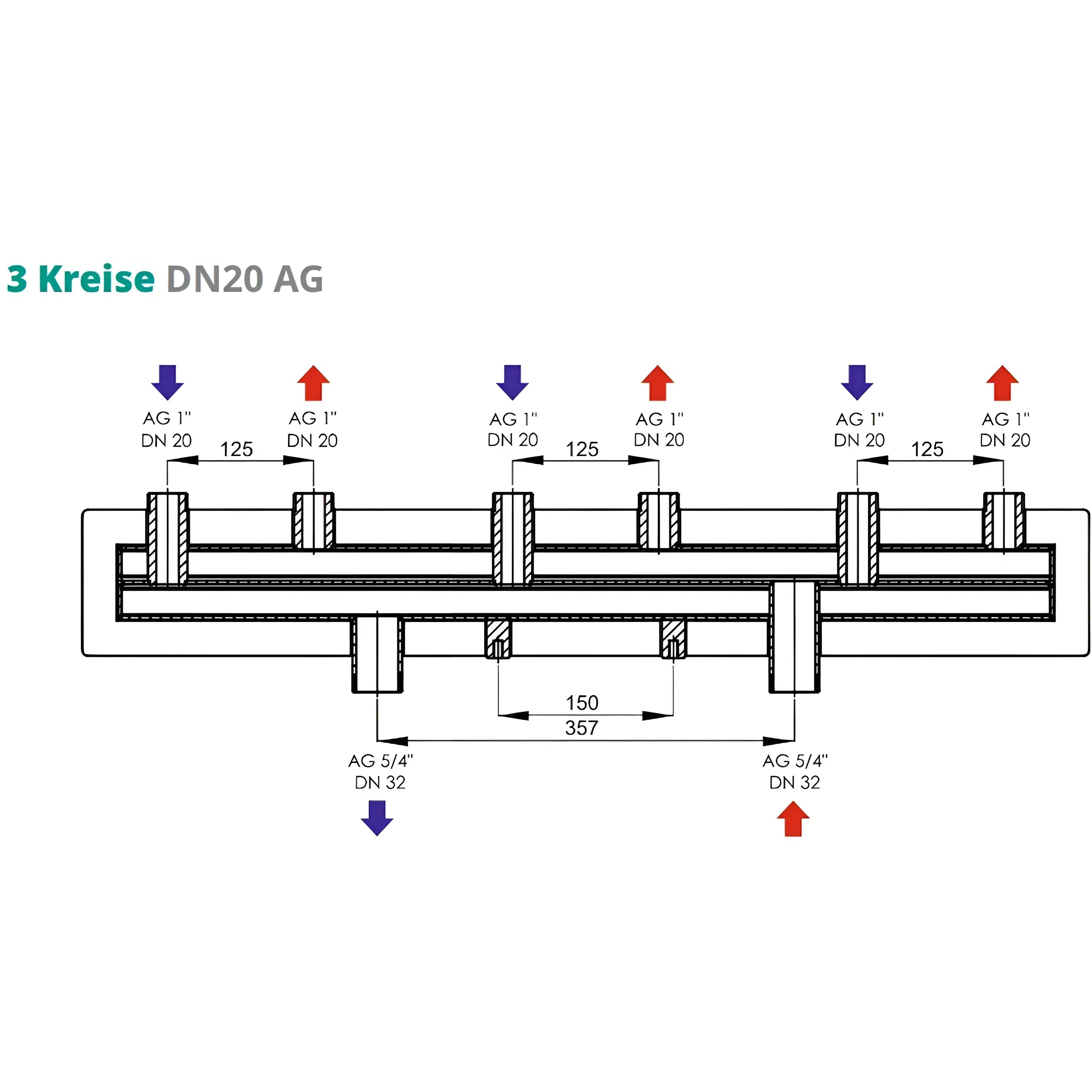

DN20 AG 3 κυκλώματα

• Υλικό διανομέα: χάλυβας
• Μόνωση: EPP πάχους 30 mm
• Στερέωση: M8
• Διαστάσεις (ΥxΒxΠ): 170 x 140 x 862 mm
• Βάρος: 8,9 κιλά
• Μέγιστη θερμοκρασία λειτουργίας: 110 °C
• μέγιστη πίεση λειτουργίας: 6 bar
• μέγιστη ισχύς: 54 kW
• μέγιστη παροχή: 2,3 m/h
• Σύνδεση πλευράς λέβητα: 5/4" ΑΓ
• Σύνδεση κυκλώματος θέρμανσης: 1" IG

Πεδίο εφαρμογής της παράδοσης

• Διανομέας κυκλώματος θέρμανσης της επιλογής σας
• Οδηγίες συναρμολόγησης και λειτουργίας

Λήψη

• Φύλλο δεδομένων
