Rozvodná lišta 2 nebo 3 topné okruhy Sunex

Rozdělovače topných okruhů Sunex – Efektivní rozvod tepla pro váš topný systém

Přehled produktů

Rozdělovač topných okruhů Sunex je speciálně navržen pro systémy ústředního topení s radiátory, podlahovým vytápěním a směšovacími systémy. Umožňuje spolehlivý rozvod topné vody do dvou nebo tří nezávislých okruhů, a nabízí tak flexibilní možnosti použití v obytných i komerčních budovách.

K dispozici ve verzi 2-okruhové DN20, 2-okruhové DN25, 3-okruhové DN20 a 3-okruhové DN25, a také ve verzi s vnějším závitem (AG) pro snadné připojení. Robustní konstrukce a vysoce kvalitní EPP izolace zajišťují dlouhodobý výkon a minimální tepelné ztráty.

Oblasti použití

Ideální pro novostavby i rekonstrukce: Ať už se jedná o podlahové vytápění nebo radiátory, rozdělovač se přizpůsobí vašemu systému a optimalizuje rozložení tepla. Ve smíšených systémech s různými teplotami přívodu vyniká díky své přesné regulovatelnosti.

Rozdělovač topných okruhů Sunex zajišťuje konzistentní komfort i v komerčních budovách, jako jsou kanceláře, lékařské ordinace a dílny. Jeho široká škála variant umožňuje jeho přizpůsobení individuálním požadavkům na výkon.

Konstrukce a materiály

Hlavní těleso rozdělovače je vyrobeno z vysoce kvalitní oceli, která spolehlivě funguje i při vysokých teplotách a tlacích. Matice jsou vyrobeny z mosazi a zajišťují spojení odolné proti korozi.

30 mm silná EPP izolace snižuje tepelné ztráty a zlepšuje účinnost systému. Uchycení M8 umožňuje snadnou a bezpečnou montáž na stěnu bez dalších konzol.

Technologie

Maximální provozní teplota: 110 °C | Maximální provozní tlak: 6 barů. Výkon se pohybuje od 29 kW (ΔT=20 K, 2 okruhy DN20) do 54 kW (ΔT=20 K, 2-/3-okruhový DN25).

Maximální průtoky: 1,2 m³/h pro DN20 a 2,3 m³/h pro DN25. Rozměry se liší v závislosti na verzi mezi 193/137/552 mm a 193/140/862 mm (V/H/Š), hmotnost mezi 5,7 a 8,9 kg.

Montáž a připojení

Díky jasnému značení na straně kotle i topného okruhu lze připojení provést rychle a bez chyb. Strana kotle je vybavena vnějším závitem (AG). 1" nebo AG 5/4" k dispozici, strana topného okruhu volitelně s vnitřním závitem 1", IG 6/4" nebo AG 1".

Dodávaný montážní materiál umožňuje snadnou instalaci na zeď. Snadný přístup ke všem připojením usnadňuje údržbu a čištění.

Výhody na první pohled

Rozdělovač topení Sunex kombinuje robustní ocelovou konstrukci, mosazné matice odolné proti korozi a účinnou EPP izolaci. Přesvědčuje svým vysokým výkonem, snadnou instalací a flexibilními možnostmi připojení.

Je perfektně sladěn s moderními topnými systémy, nabízí spolehlivý rozvod tepla, snižuje energetické ztráty a zvyšuje komfort bydlení v každé budově.

Technické údaje

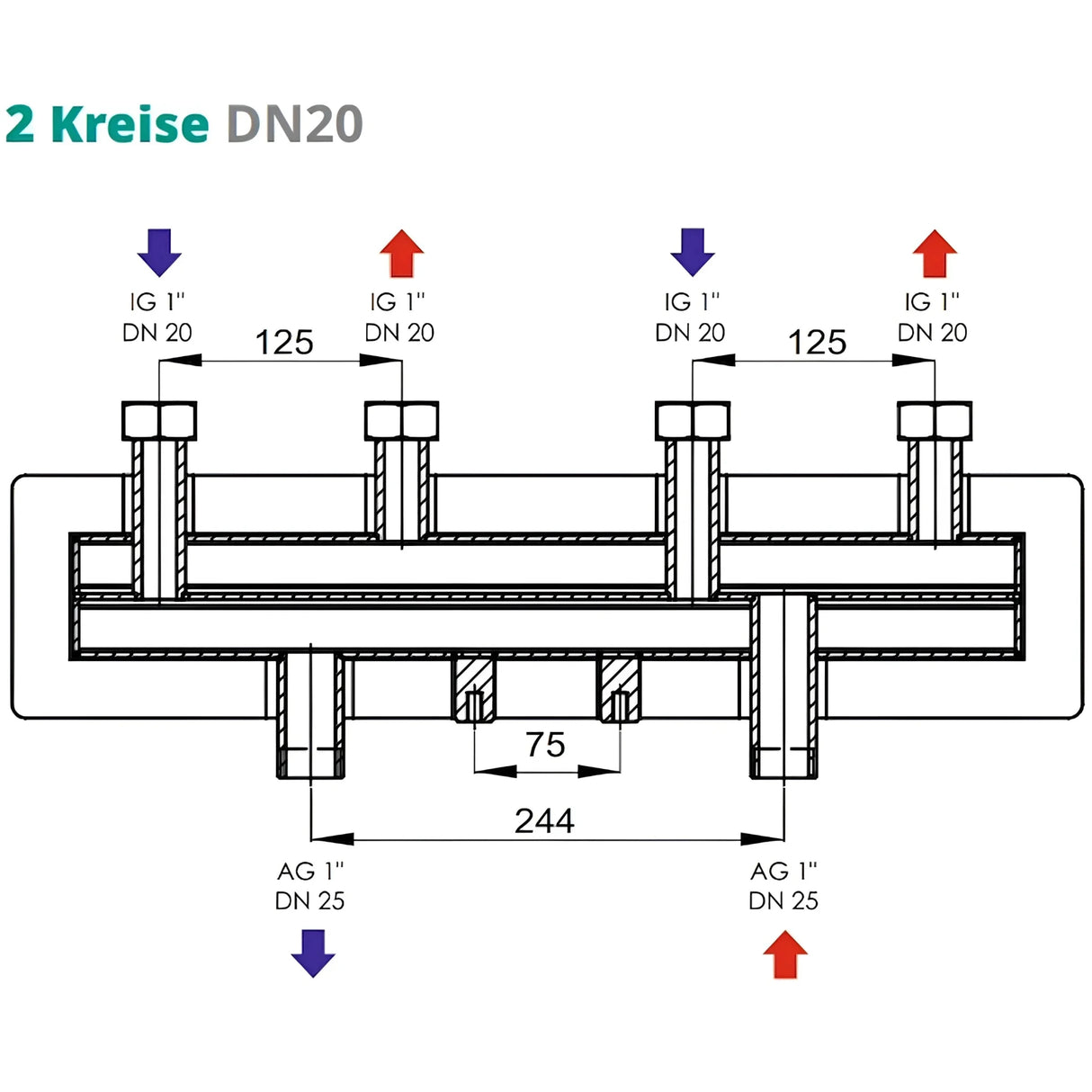

DN20 2 okruhy

• Materiál rozdělovače: ocel
• Matka: Mosaz
• Izolace: EPP o tloušťce 30 mm
• Upevňovací prvek: M8
• Rozměry (V x H x Š): 193 x 137 x 552 mm
• Hmotnost: 5,76 kg
• Maximální provozní teplota: 110 °C
• Maximální provozní tlak: 6 barů
• Maximální výkon: 29 kW
• Maximální průtok: 1,2 m/h
• Připojení na straně kotle: 1" AG
• Připojení na straně topného okruhu: 1" IG

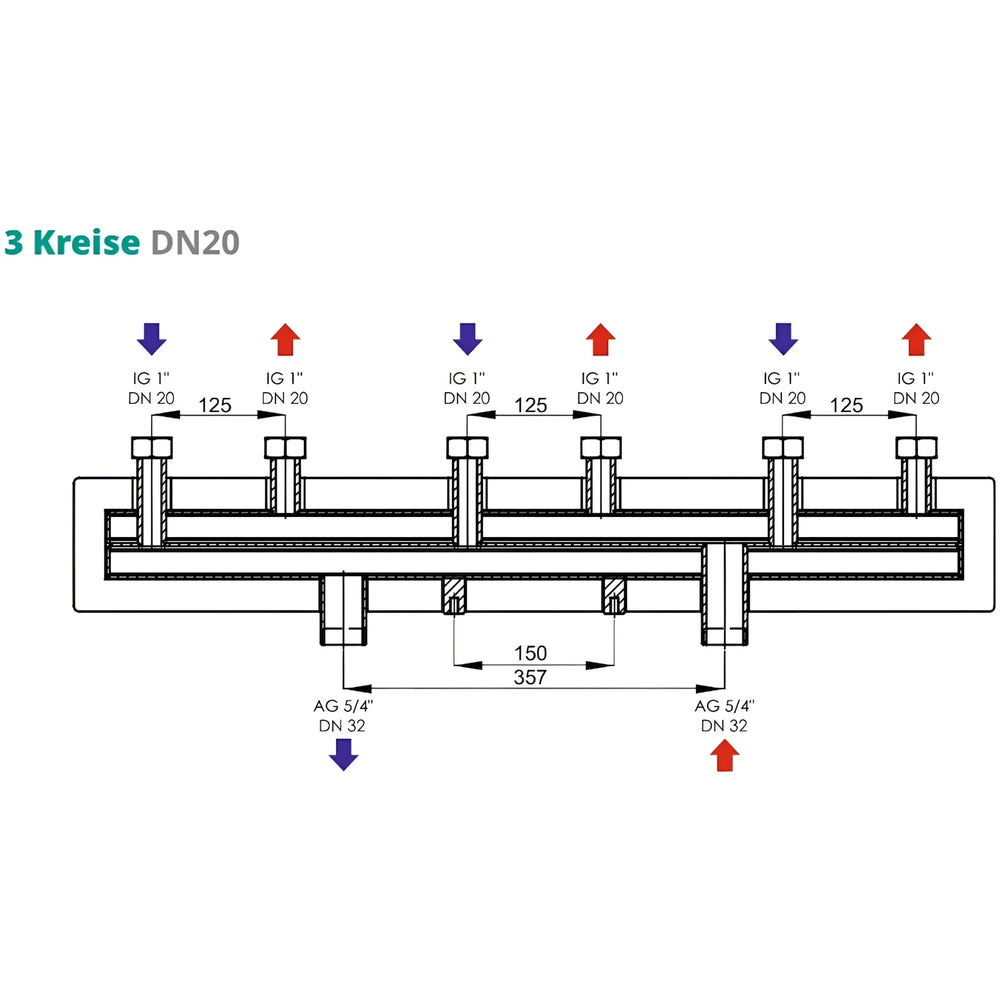

DN20 3 okruhy

• Materiál rozdělovače: ocel
• Matka: Mosaz
• Izolace: EPP o tloušťce 30 mm
• Upevňovací prvek: M8
• Rozměry (V x H x Š): 193 x 140 x 862 mm
• Hmotnost: 8,44 kg
• max.Provozní teplota: 110 °C
• Maximální provozní tlak: 6 barů
• Maximální výkon: 54 kW
• Maximální průtok: 2,3 m³/h
• Připojení na straně kotle: 5/4" AG
• Připojení na straně topného okruhu: 1" IG

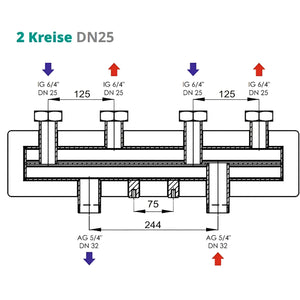

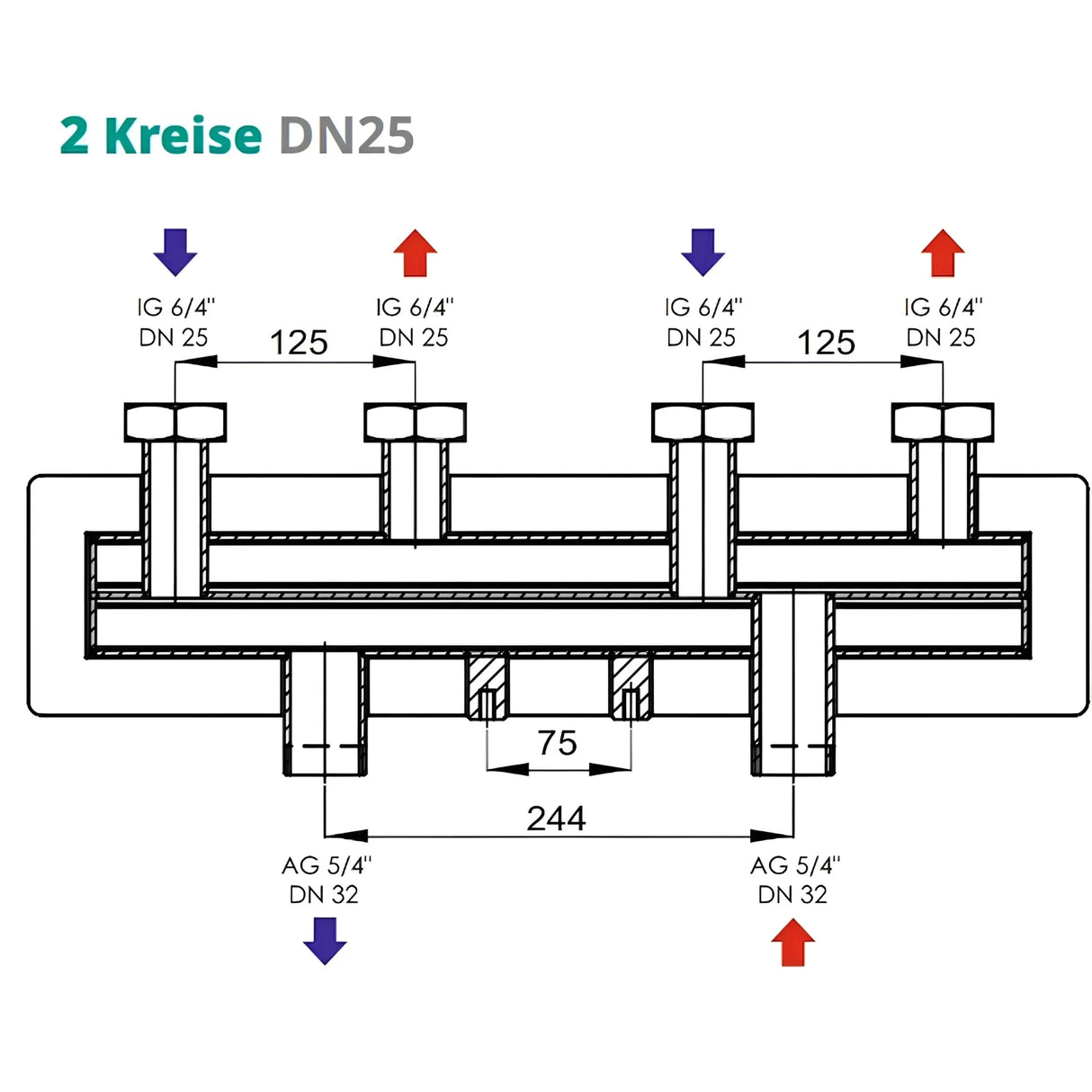

DN25 2 okruhy

• Materiál rozdělovače: ocel
• Matka: Mosaz
• Izolace: EPP o tloušťce 30 mm
• Upevňovací prvek: M8
• Rozměry (V x H x Š): 193 x 137 x 552 mm
• Hmotnost: 6,05 kg
• Maximální provozní teplota: 110 °C
• Maximální provozní tlak: 6 barů
• Maximální výkon: 54 kW
• Maximální průtok: 2,3 m³/h
• Připojení na straně kotle: 5/4" AG
• Připojení na straně topného okruhu: 6/4" IG

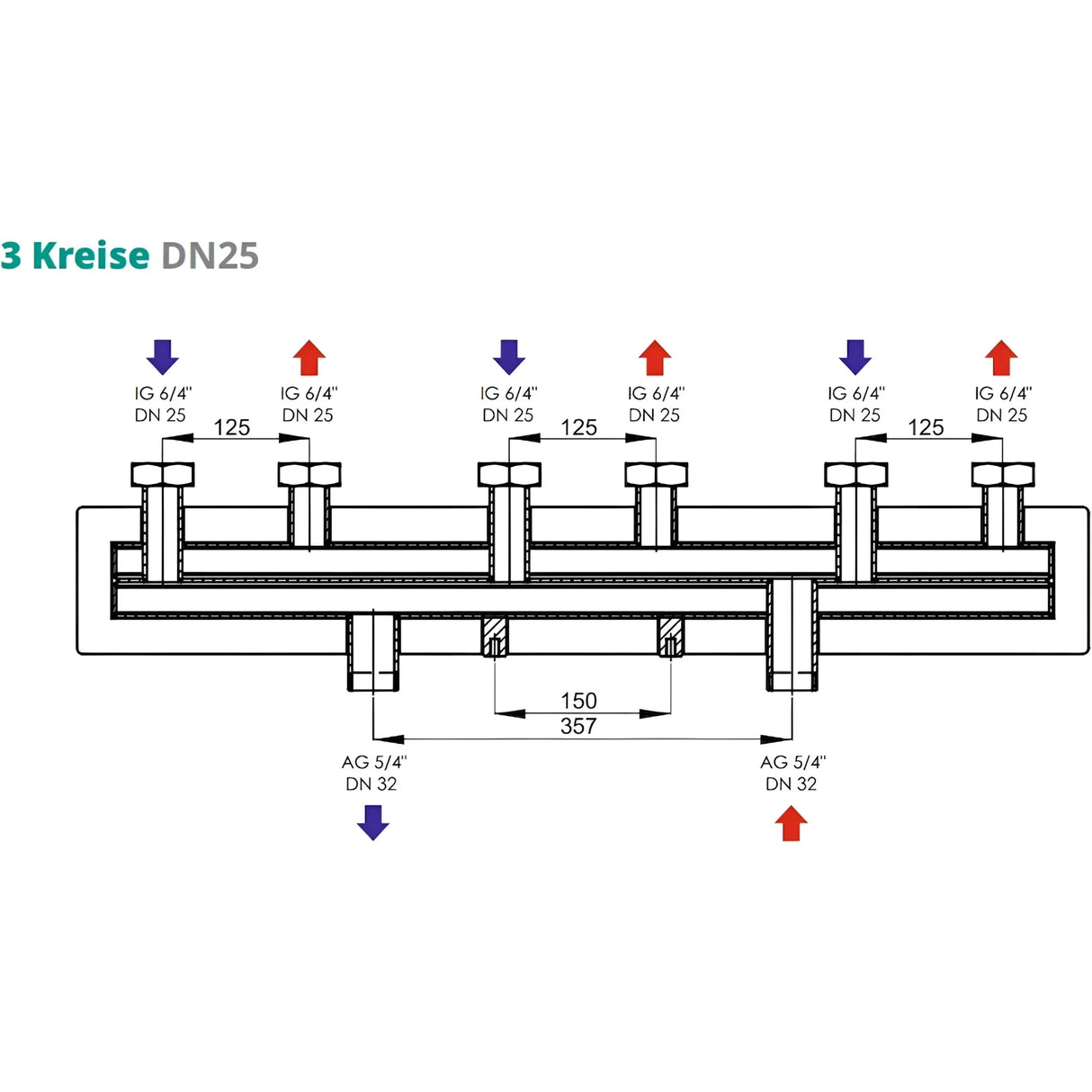

DN25 3 okruhy

• Materiál rozdělovače: ocel
• Matka: Mosaz
• Izolace: EPP o tloušťce 30 mm
• Upevňovací prvek: M8
• Rozměry (V x H x Š): 193 x 140 x 862 mm
• Hmotnost: 8,49 kg
• Maximální provozní teplota: 110 °C
• Maximální provozní tlak: 6 barů
• Maximální výkon: 54 kW
• Maximální průtok: 2,3 m³/h
• Připojení na straně kotle: 5/4" AG
• Připojení na straně topného okruhu: 6/4" IG

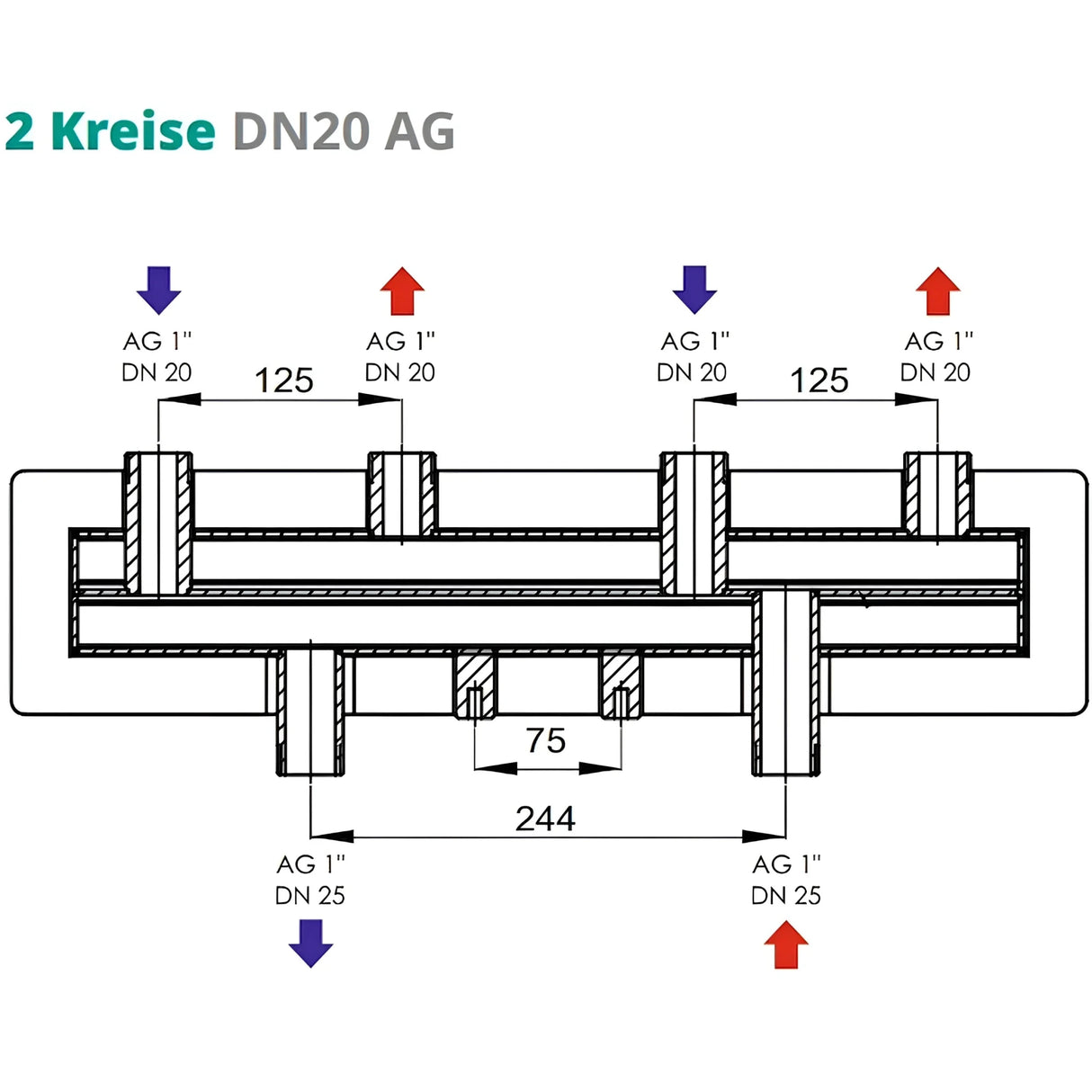

DN20 AG 2 okruhy

• Materiál rozdělovače: ocel
• Izolace: EPP o tloušťce 30 mm
• Upevňovací prvek: M8
• Rozměry (V x H x Š): 170 x 140 x 552 mm
• Hmotnost: 5,7 kg
• Maximální provozní teplota: 110 °C
• Maximální provozní tlak: 6 barů
• Maximální výkon: 29 kW
• Maximální průtok: 1,2 m/h
• Připojení na straně kotle: 1" AG
• Připojení na straně topného okruhu: 1" IG

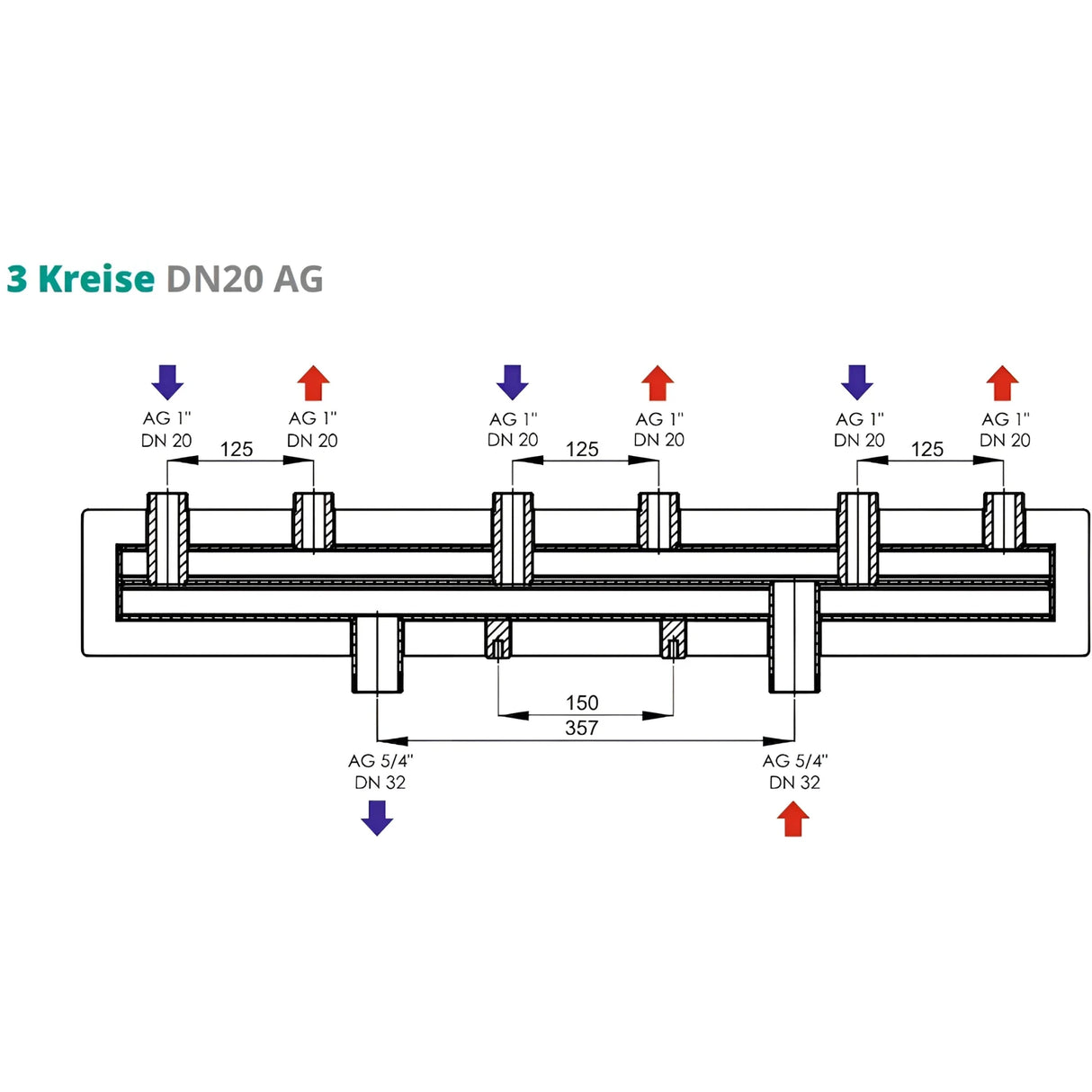

DN20 AG 3 okruhy

• Materiál rozdělovače: ocel
• Izolace: EPP o tloušťce 30 mm
• Upevňovací prvek: M8
• Rozměry (V x H x Š): 170 x 140 x 862 mm
• Hmotnost: 8,9 kg
• Maximální provozní teplota: 110 °C
• Maximální provozní tlak: 6 barů
• Maximální výkon: 54 kW
• Maximální průtok: 2,3 m³/h
• Připojení na straně kotle: 5/4" AG
• Připojení na straně topného okruhu: 1" IG

Rozsah dodávky

• Rozdělovač topných okruhů dle vašeho výběru
• Shromáždění & Uživatelská příručka

Stáhnout

• Datový list
