Monitoreo de nivel automático con tecnología de sensor confiable

EFSR1 – Controlador electrónico de medición y control de nivel

Descripción breve

El EFSR1 es un controlador electrónico compacto para la detección y el control de nivel de contenedores y silos. Monitorea los niveles mínimo y máximo mediante sensores capacitivos y activa y desactiva de forma fiable los elementos de transporte o llenado según sea necesario.

Datos técnicos

El controlador funciona a 230 V/50 Hz (±10 %) con un consumo de energía de tan solo 2 W. La potencia de salida máxima es de 690 W y la carga de salida máxima es de 3 A. El dispositivo está protegido por un fusible de 3,15 A. El dispositivo funciona en un rango de temperatura de 0 °C a 60 °C.

Campo de aplicación y principio de funcionamiento

El dispositivo es adecuado para supervisar los niveles de llenado en diversos contenedores y silos, en particular para controlar transportadores y dispositivos de llenado. Al alcanzar el nivel mínimo, el controlador emite una señal de control que activa el transportador o los dispositivos de llenado. Al alcanzar el nivel máximo, la señal de control se interrumpe.

Volumen de suministro

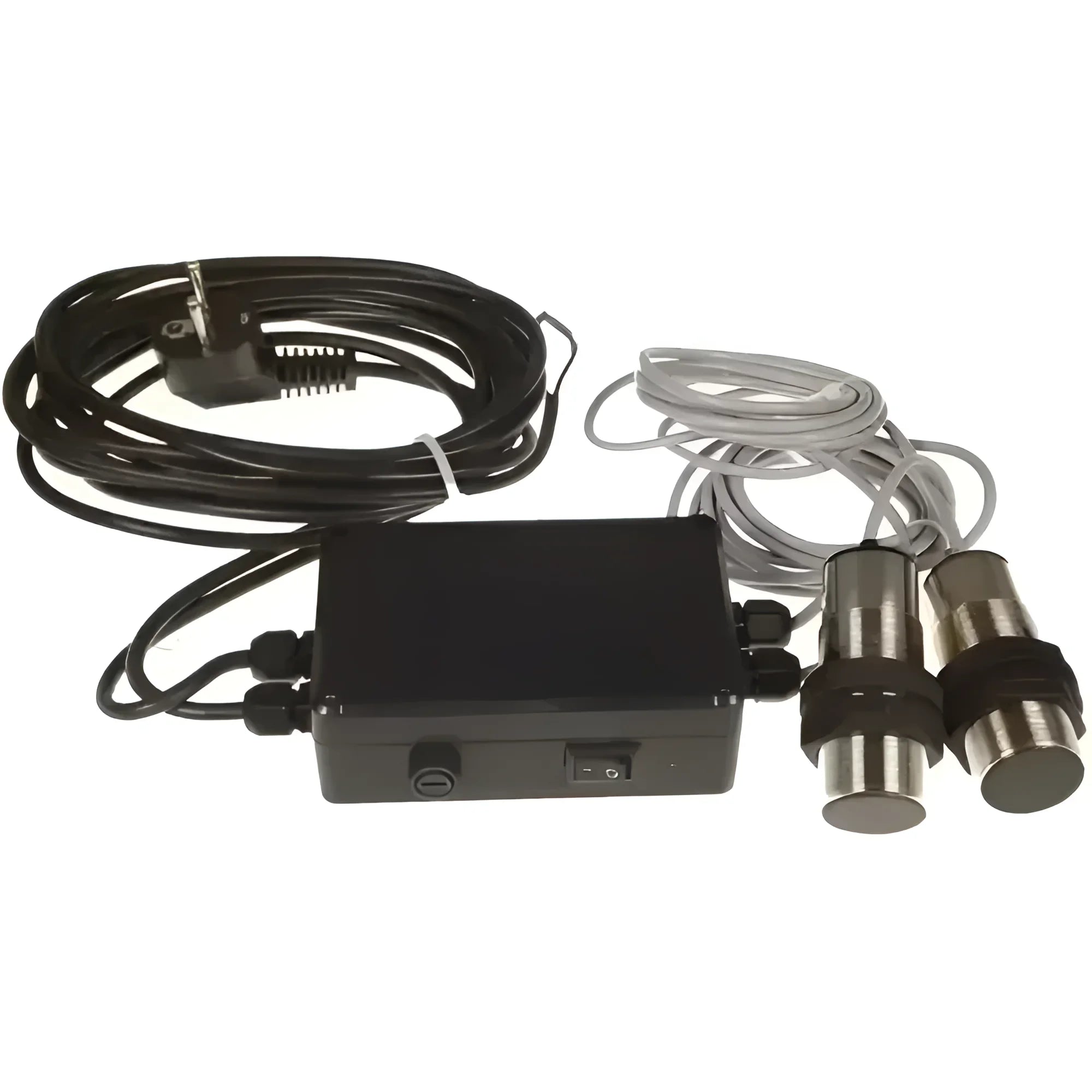

El suministro incluye la caja de control con módulo electrónico integrado y dos sensores capacitivos (en variantes especiales, como la caldera PWK, solo se puede preinstalar un sensor). También se incluyen todos los cables de conexión y fusibles necesarios.

Conexión y cableado

Desconecte siempre la alimentación antes de la instalación. El controlador está conectado a la red eléctrica de 230 V (L y N); el conductor de protección debe estar conectado a tierra. Consulte la etiqueta de la carcasa para conocer la asignación precisa de pines y el fusible de 3,15 A incluido. La carga máxima de salida es de 3 A; para cargas superiores, se debe instalar un relé de conmutación externo.

Sensores y salidas de señal

El EFSR1 utiliza sensores capacitivos para la detección de nivel, que funcionan sin contacto y son aptos para una amplia gama de medios a granel y líquidos. El dispositivo admite diversas configuraciones de sensor (p. ej., NPN/PNP); el cableado y la polaridad dependen del tipo de sensor específico y están marcados en el dispositivo.

Instrucciones de seguridad

Durante la instalación y el mantenimiento, se deben cumplir las normativas eléctricas aplicables. Los trabajos en el dispositivo solo pueden ser realizados por personal cualificado. Antes de abrir la carcasa, se debe desconectar la alimentación y asegurarla para que no se vuelva a conectar.

Puesta en servicio

Tras la correcta conexión, los sensores deben montarse en la posición designada y comprobarse su funcionamiento. Una prueba funcional sencilla consiste en simular los niveles de llenado y comprobar la respuesta de conmutación del controlador. Los ajustes se realizan en el dispositivo según las instrucciones de funcionamiento.

Mantenimiento y cuidado

El EFSR1 requiere poco mantenimiento; las inspecciones visuales periódicas de las conexiones y sensores suelen ser suficientes. Si los sensores se ensucian, límpielos según las instrucciones del fabricante sin dañar los elementos de medición. Reemplace los fusibles defectuosos únicamente con repuestos adecuados del mismo valor nominal.

Solución de problemas

Los problemas típicos incluyen falta de alimentación, cables de sensor dañados o salidas sobrecargadas. Primero, revise el fusible, la fuente de alimentación y las conexiones del sensor. Si el problema persiste, contacte con el soporte técnico o con un electricista cualificado.

Ventajas de un vistazo

El EFSR1 ofrece un diseño compacto, electrónica de bajo consumo y un robusto método de medición con sensores capacitivos. Su lógica de conmutación clara lo hace ideal para el control fiable de sistemas de llenado pequeños y medianos.
