Higiēnas uzglabāšanas tvertne ar saules reģistru & Izolācija A

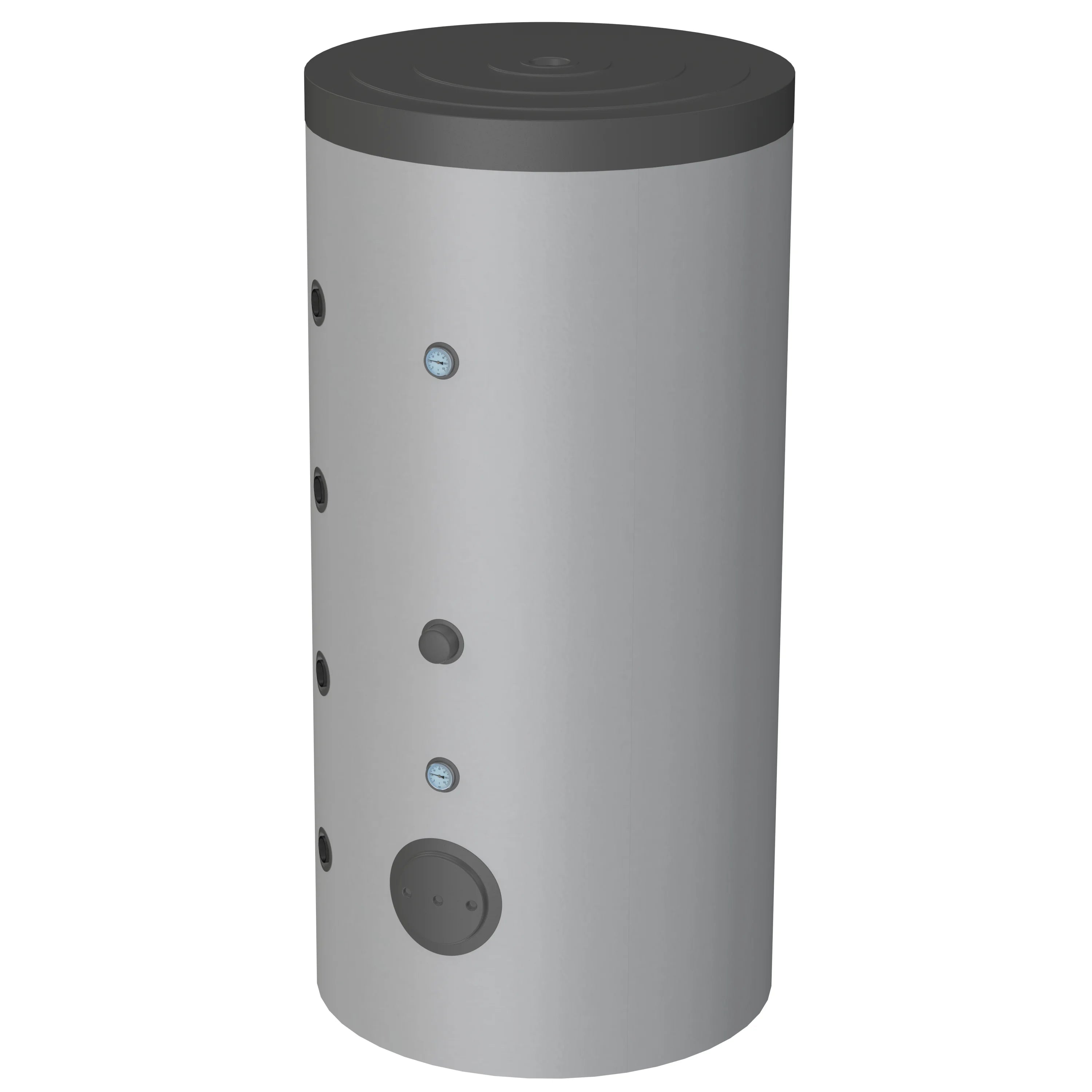

Apkures ūdens bufera tvertne ar karstā ūdens sildīšanu WGJ-BN INOX SOLAR

Struktūra un paredzētais lietojums

WGJ-BN INOX SOLAR ir kombinēta bufera uzglabāšanas tvertne ūdens un karstā ūdens sildīšanai ar integrētu nerūsējošā tērauda sildīšanas spirāli kā siltummaini. Tā ir paredzēta integrācijai centrālās apkures sistēmās ar katliem, siltumsūkņiem vai saules siltuma izmantošanai, un tā ļauj gan uzkrāt apkures enerģiju, gan nepārtraukti sildīt dzeramo ūdeni.

Iekšpusē ir divas atsevišķas sildīšanas spirāles: viena, kas izgatavota no melnas tērauda caurules papildu siltuma avotam (piemēram, saules kolektoriem), un nerūsējošā tērauda gofrētas caurules spirāle efektīvai karstā ūdens sildīšanai, kas ļauj ierīcei darboties arī kā momentānajam ūdens sildītājam. Uzglabāšanas tvertnes maksimālais darba spiediens ir 0,3 MPa.

Tehniskās īpašības

Tvertnes korpuss ir izgatavots no melnas lokšņu tērauda un ir termiski izolēts ar 100 mm biezu putupolistirola slāni; šī izolācija ir noņemama un aizsargāta ar lamināta apvalku. Nerūsējošā tērauda spole nodrošina lielu siltuma pārneses virsmu un ātru sadzīves ūdens uzsildīšanu.

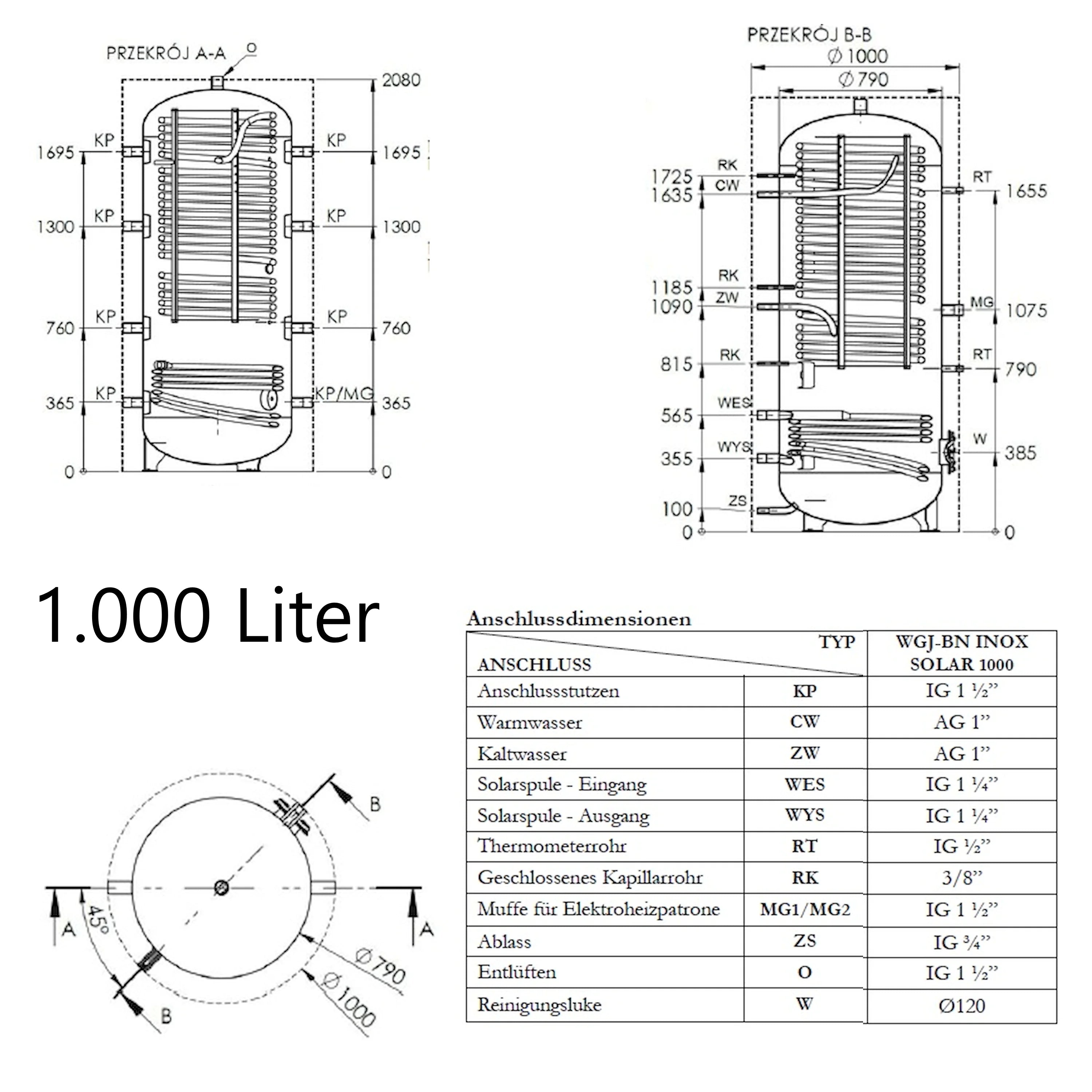

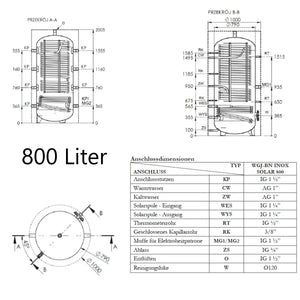

Lai paplašinātu funkcionalitāti, var izmantot ZUG "ELEKTROMET" elektriski apsildāmās EJK 1500 ÷ 9000 tipa kasetes. Konstrukciju un izmērus var atrast ražotāja specifikācijās; savienojumi un stiprinājuma punkti jāveic atbilstoši marķējumiem uz korpusa.

Drošības un montāžas instrukcijas

Tvertni slēgtās apkures sistēmās drīkst darbināt tikai kopā ar funkcionējošu drošības vārstu. Apkures ūdens atgaitas līnijā jāuzstāda drošības vārsts ar maksimālo atvēršanās spiedienu 0,3 MPa; šis vārsts pasargā no pārmērīga spiediena palielināšanās apkures lokā.

Aukstā ūdens ieplūdes atverē pie nerūsējošā tērauda spirāles un pie saules enerģijas ieplūdes jāuzstāda drošības vārsts ar nominālo atvēršanās spiedienu 0,67 MPa (6,7 bar). Starp drošības vārstu un uzglabāšanas tvertni nedrīkst uzstādīt noslēgvārstus, un drošības vārsta izeja nedrīkst būt bloķēta vai aizsprostota.

Ieteicamās papildu sastāvdaļas

Lai pagarinātu uzglabāšanas tvertnes kalpošanas laiku un nodrošinātu drošības vārsta darbību bez traucējumiem, ražotājs iesaka aukstā ūdens ieplūdes atverē tieši pirms drošības vārsta izmantot mehāniskās filtru sistēmas (piemēram, tinuma filtrus). Šie filtri noņem cietos piesārņotājus, piemēram, smiltis, korozijas daļiņas vai nogulsnes.

Elektriskajai papildu apkurei garantijas laikā ir atļauts izmantot tikai kasetņu sildītājus ar izolētiem sildelementiem; ELEKTROMET EJK sērija atbilst šai prasībai. Visas papildu sastāvdaļas jāuzstāda saskaņā ar attiecīgā ražotāja norādījumiem.

Apkope un ekspluatācija

Drošības vārsta darbība jāpārbauda vismaz reizi mēnesī un vienmēr pirms katras nodošanas ekspluatācijā pēc ekspluatācijas pārtraukšanas. Pirms jebkādiem apkopes vai remonta darbiem attiecīgās sistēmas ir jāizslēdz un jānodrošina saskaņā ar drošības noteikumiem.

Tvertnes un ūdensvada remontu drīkst veikt tikai kvalificēts personāls. Regulāras pārbaudes un pareiza apkope palielina ierīces darbības uzticamību un kalpošanas laiku.

Sildīšanas kasetnes uzstādīšana

Garantijas laikā drīkst izmantot tikai elektriski apsildāmas kasetes ar izolētiem sildelementiem. Ieteicams lietot ELEKTROMET EJK kasešu sildītājus (EJK 1500 ÷ 9000 tips). Uzstādīšana un elektropieslēgšana jāveic saskaņā ar ražotāja specifikācijām un piemērojamajiem standartiem.

Pielietojuma jomas un priekšrocības

WGJ-BN INOX SOLAR ir piemērots dzīvojamām un komerciālām ēkām, kurās ir nepieciešama gan bufera uzglabāšana apkures sistēmām, gan karstā ūdens sagatavošana pēc pieprasījuma. Tas ir īpaši izdevīgi lietošanai sistēmās ar saules kolektoriem, siltumsūkņiem vai parastajiem katliem.

Lielas siltumapmaiņas virsmas, kompakta dizaina un labas siltumizolācijas kombinācija nodrošina ātru siltuma piegādi un energoefektivitāti. Nerūsējošā tērauda spole nodrošina higiēnisku mājsaimniecības ūdens sildīšanu bez tiešas uzglabāšanas ilgstoši, tādējādi samazinot legionellas risku.

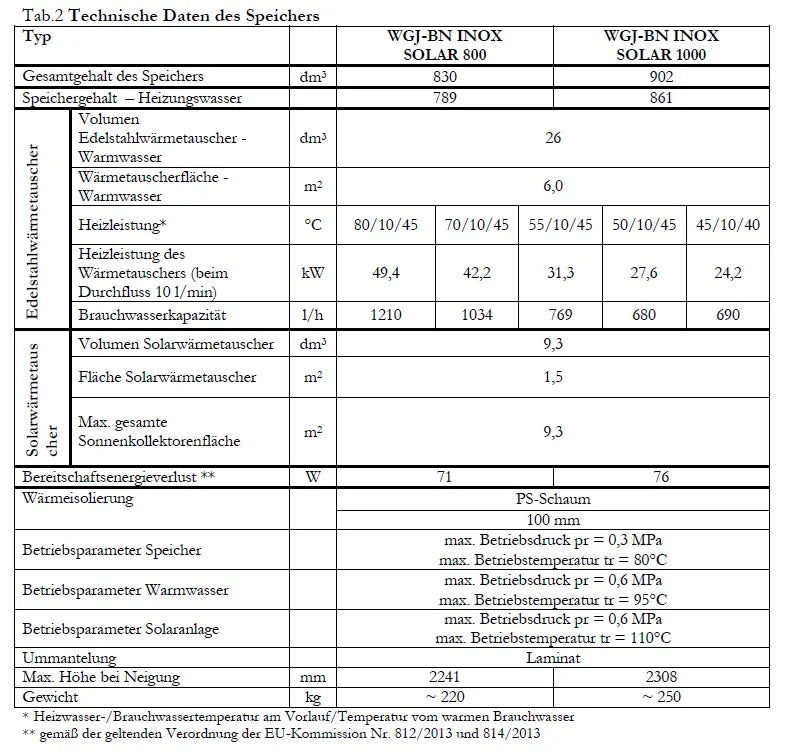

Tehniskie dati

Piegādes apjoms

• Higiēnas uzglabāšana 800 vai 1000 litri
• 100 mm A izolācija (2 noņemamas pusčaulas)
• Asambleja &Lietošanas instrukcija
