TECH EU-391 zPID skorstenskontrol med gashåndtag & touch display

TECH EU-391 zPID skorstensregulator med drosselventil & Berøringsskærm

Produktbeskrivelse

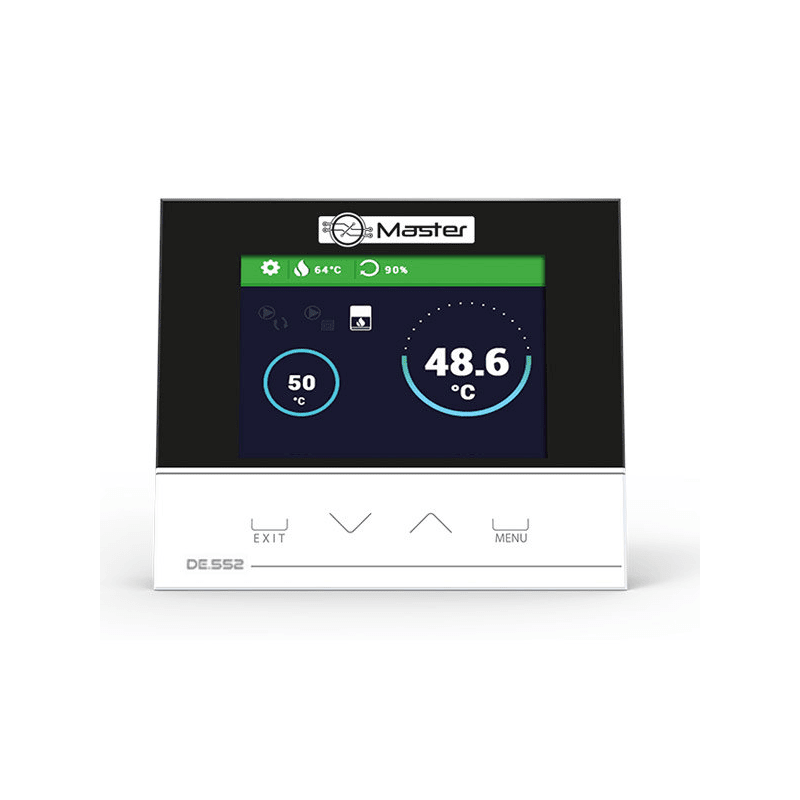

De TECH temperaturregulator EU-391 zPID er en Pejsestyring til vandførende pejse/varmeovne. På den zPID-algoritme Regulerer enheden automatisk Forbrænding via en drosselventil og styrer samtidigt ZH-pumpe, Ekstra pumpe (varmt vand eller gulvvarme), Bufferpumpe såvel som en potentialfri udgang til styring af eksterne enheder. Betjeningen er praktisk via Farve LCD-berøringsskærm – ideel til private kunder med en pejs og til installatører inden for effektiv systemkonstruktion.

Højdepunkter

• zPID-regulering til automatisk forbrændingsoptimering (gasspjæld)
• Styring af flere pumper: ZH, Ekstra (WW/Etage), Bufferpumpe
• Potentialfri kontakt til styring af eksterne enheder/signaler
• Berøringsskærm + manuel driftstilstand til service/idriftsættelse
• Kan eventuelt udvides med GSM-modul EU-65 og Internetmodul EU-505

Anvendelsesområder

• Velegnet til
  • Vandførende brændeovne/pejse til Forbrændingskontrol via drosselventil

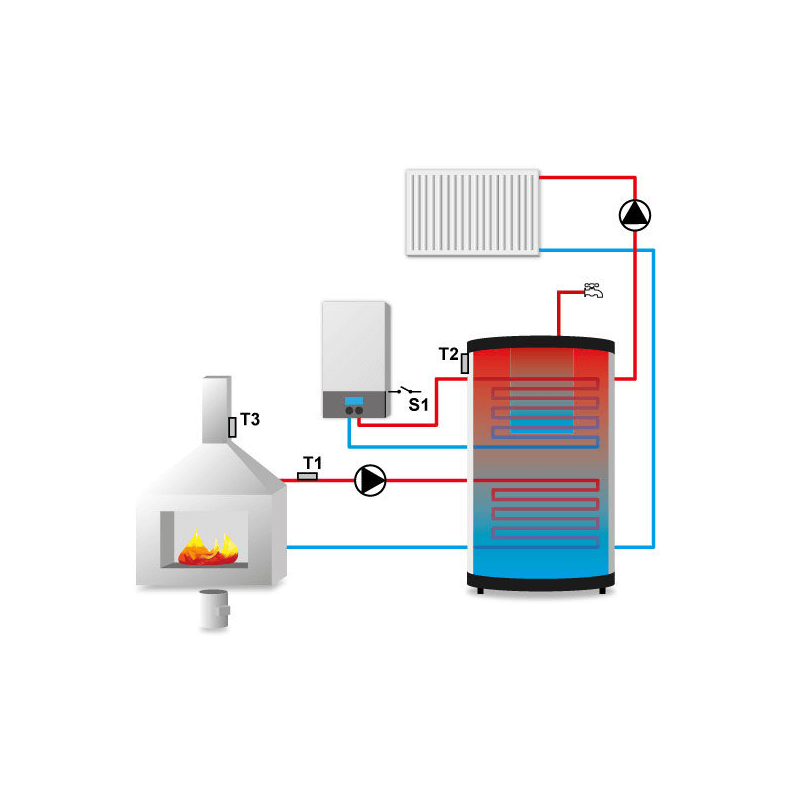

  • faciliteter med Varmekreds + varmt vand eller Varmekreds + gulvvarme
  • Systemer med Bufferlagring (øvre/nedre buffersensor)
• Ikke egnet til
  • Anvendelser uden egnet Gasspjæld/luftkanal ved pejsen
  • Installation af lægfolk (montering/tilslutning anbefales kun af kvalificeret personale)

Tekniske data

• Netværksforsyning: 230 V ±10%/50 Hz (standard nettilslutning)
• Strømforbrug: 4 W (meget lavt strømforbrug)
• Driftstemperatur: 5 °C til 50 °C (installation i teknik-/fyrrum)
• Maksimal pumpeydelse: 0,5 A (overhold den tilladte elektriske belastning pr. pumpeudgang)
• Potentialfri kontakt (nominel belastning): 230 V AC/0,5 A (AC1) eller 24 V DC/0,5 A (DC1)
• Sensorer: KTY-sensorer −30 °C til 99 °C; Udstødningsgassensor -30 °C til 480 °C (forbrændingskontrol/overvågning)
• Sikkerhedskopiering: 2× 3,15 A (enhedsbeskyttelse)
• Udstyr: Farve LCD-berøringsskærm, udstødnings-/hjælpe-/varmtvandssensor, gasspjæld, øvre & nedre buffersensor

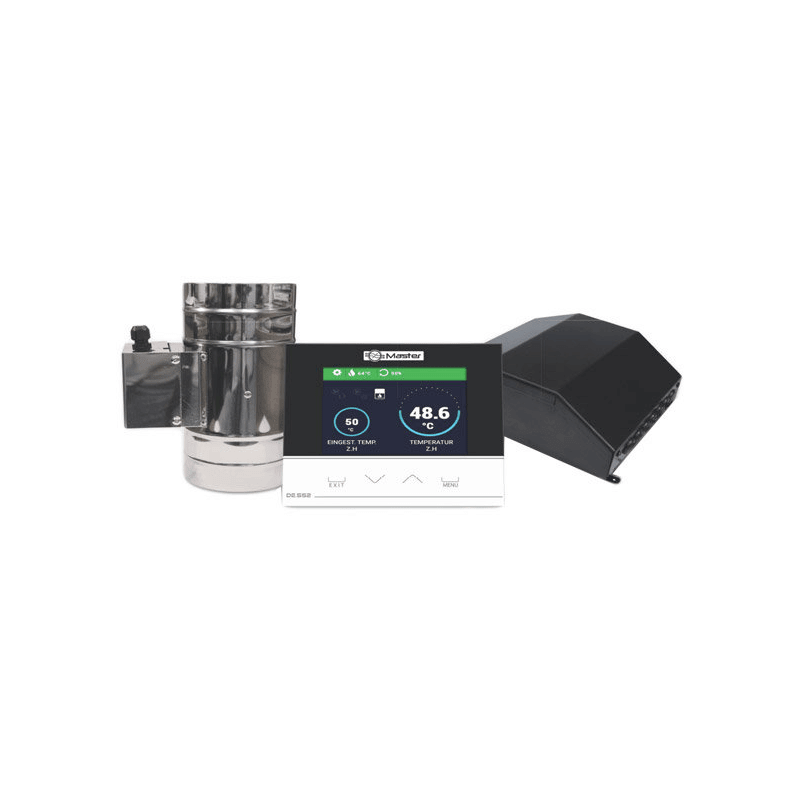

Leveringsomfang

• styreenhed EU-391 zPID med farveberøringsskærm
• gashåndtag
• Sensorer: Udstødningsgas, centralvarme, varmtvand og øvre/nedre bufferføler (afhængigt af version)

Konklusion

De EU-391 zPID pejsestyring er en velgennemtænkt løsning til Forbrænding, pumpning og bufferpåfyldning at centralt styre et vandførende pejsesystem. For operatører betyder dette mere stabile temperaturer og bekvem betjening, for dygtige håndværkere ren systemintegration inklusive potentialfri udgang og valgfri fjernovervågning.
