Ψυκτικό φίλτρο με μειωτήρα πίεσης

Φίλτρο αντίστροφης πλύσης με μειωτήρα πίεσης SYR

Φίλτρο αντίστροφης πλύσης SYR DN 20

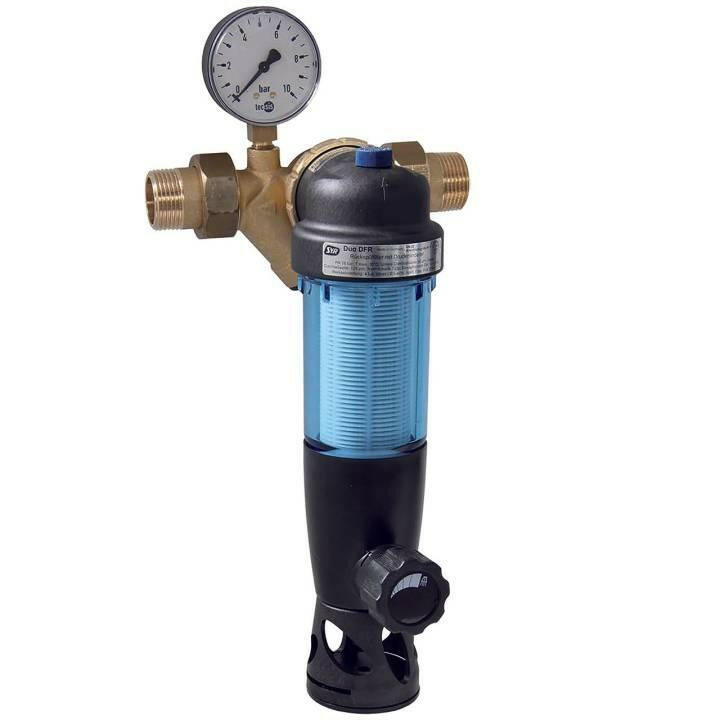

SYR DUO DFR, φίλτρο αντίστροφης πλύσης με μειωτήρα πίεσης και μανόμετρο. Ρυθμιζόμενη πίεση εξόδου από 1,5 έως 6 bar. Εργοστασιακά προρυθμισμένη στα 4 bar.
Φίλτρο αντίστροφης πλύσης με πλήρως περιστρεφόμενη φλάντζα σύνδεσης. Εγκεκριμένο κατά DIN-DVGW, δοκιμασμένο για ηχομόνωση κατηγορίας 1.

Το Duo FR είναι το φίλτρο εισαγωγικής κατηγορίας στη σειρά φίλτρων SYR. Χρησιμοποιείται ως εξάρτημα φίλτρου για εγκαταστάσεις πόσιμου νερού σύμφωνα με το DIN 1988. Η εγκατάσταση επιτυγχάνεται χρησιμοποιώντας την πλήρως περιστρεφόμενη ενσωματωμένη φλάντζα σύνδεσης. Το Duo FR λειτουργεί σε όλες τις θέσεις εγκατάστασης. Ο πολύ συμπαγής σχεδιασμός του το καθιστά επίσης κατάλληλο για την προστασία μεμονωμένων συσκευών (πλυντήρια πιάτων, θερμοσίφωνες πόσιμου νερού κ.λπ.).

Το Duo FR έχει σχεδιαστεί ως χειροκίνητο φίλτρο αντίστροφης πλύσης με μέγεθος σύνδεσης DN 20. Το ένθετο φίλτρου σε σχήμα καταρράκτη είναι κατασκευασμένο από πλαστικό.

Περιοχή εφαρμογής φίλτρου αντίστροφης πλύσης

Το Duo DFR είναι το φίλτρο εισαγωγικής κατηγορίας στη σειρά φίλτρων SYR. Χρησιμοποιείται ως εξάρτημα φίλτρου για εγκαταστάσεις πόσιμου νερού σύμφωνα με το DIN 1988. Η εγκατάσταση επιτυγχάνεται χρησιμοποιώντας την πλήρως περιστρεφόμενη ενσωματωμένη φλάντζα σύνδεσης. Το Duo DFR λειτουργεί σε όλες τις θέσεις εγκατάστασης. Ο πολύ συμπαγής σχεδιασμός του το καθιστά επίσης κατάλληλο για την προστασία μεμονωμένων συσκευών (πλυντήρια πιάτων, θερμοσίφωνες κ.λπ.).

Εκτέλεση

Το Duo DFR έχει σχεδιαστεί ως χειροκίνητο φίλτρο αντίστροφης πλύσης με μεγέθη σύνδεσης DN 20 - DN 25. Ο ενσωματωμένος μειωτήρας πίεσης προστατεύει την εγκατάσταση από υπερβολικά υψηλές πιέσεις ή υπερτάσεις πίεσης. Το ένθετο φίλτρου σε σχήμα καταρράκτη είναι κατασκευασμένο από πλαστικό.

Υλικά

Το κύπελλο φίλτρου είναι κατασκευασμένο από πλαστικό ανθεκτικό στις κρούσεις και το στοιχείο φίλτρου είναι κατασκευασμένο από πλαστικό. Οι δακτύλιοι στεγανοποίησης είναι κατασκευασμένοι από ίνες χωρίς αμίαντο. Όλα τα υλικά που χρησιμοποιούνται συμμορφώνονται με τα αναγνωρισμένα μηχανικά πρότυπα. Τα πλαστικά μέρη και τα ελαστομερή που έρχονται σε επαφή με το νερό συμμορφώνονται με τις συστάσεις KTW του Ομοσπονδιακού Γραφείου Υγείας.

Εγκατάσταση

Το πρότυπο DIN 1988 απαιτεί γενικά την εγκατάσταση φίλτρων σε εγκαταστάσεις πόσιμου νερού για προστασία από τη διάβρωση. Για κεντρική χρήση ως οικιακό φίλτρο νερού, το φίλτρο Duo DFR θα πρέπει να εγκατασταθεί σε εύκολα προσβάσιμο σημείο ακριβώς πίσω από το σύστημα μετρητή νερού.

Τεχνικά δεδομένα:

Πίεση λειτουργίας: ελάχ. 2 bar, μέγ. 16 bar

Θερμοκρασία λειτουργίας: μέγ. 30 °C

Θέση εγκατάστασης: οποιοσδήποτε, κύριος άξονας του κατακόρυφου φίλτρου

Μέσον: πόσιμο νερό

Πλάτος διέλευσης: κάτω: 90 µm, άνω: 125 µm

Ρυθμός ροής: DN 20: 2,3 m³/h στα 1,1 bar ?p

Αριθμός ABP: DN 20: P-IX 6738/l

Αριθμός DVGW: NW-9311BR0129

Συνέλευση

Πριν από την εγκατάσταση, ο αγωγός πρέπει να ξεπλυθεί καλά. Η πρώτη πλήρωση του συστήματος πόσιμου νερού πρέπει να γίνει με φιλτραρισμένο νερό (DIN 1988, Μέρος 2). Το φίλτρο πρέπει να τοποθετηθεί κάθετα με τον κύριο άξονά του. Το φίλτρο εγκαθίσταται στον αγωγό χωρίς τάση, λαμβάνοντας υπόψη την κατεύθυνση ροής (βέλος στο περίβλημα).

συντήρηση

Η δέουσα συντήρηση υποδεικνύεται από μια ένδειξη συντήρησης στο πάνω μέρος του φίλτρου. Ωστόσο, το DIN 1988 απαιτεί το πλύσιμο του φίλτρου τουλάχιστον κάθε δύο μήνες. Δεν απαιτούνται ειδικά εργαλεία για τη συντήρηση του Duo DFR. Για να συντηρήσετε το φίλτρο, ανοίξτε τη σφαιρική βαλβίδα και περιστρέψτε τη βάση του φίλτρου 2-3 ​​στροφές αριστερά ή δεξιά. Στη συνέχεια, κλείστε ξανά τη σφαιρική βαλβίδα. Η παροχή νερού συνεχίζεται με φιλτραρισμένο νερό ακόμα και κατά το πλύσιμο. Η πλήρως περιστρεφόμενη φλάντζα σύνδεσης.
