Trinkwasserspeicher Warmwasserspeicher mit Heizstab

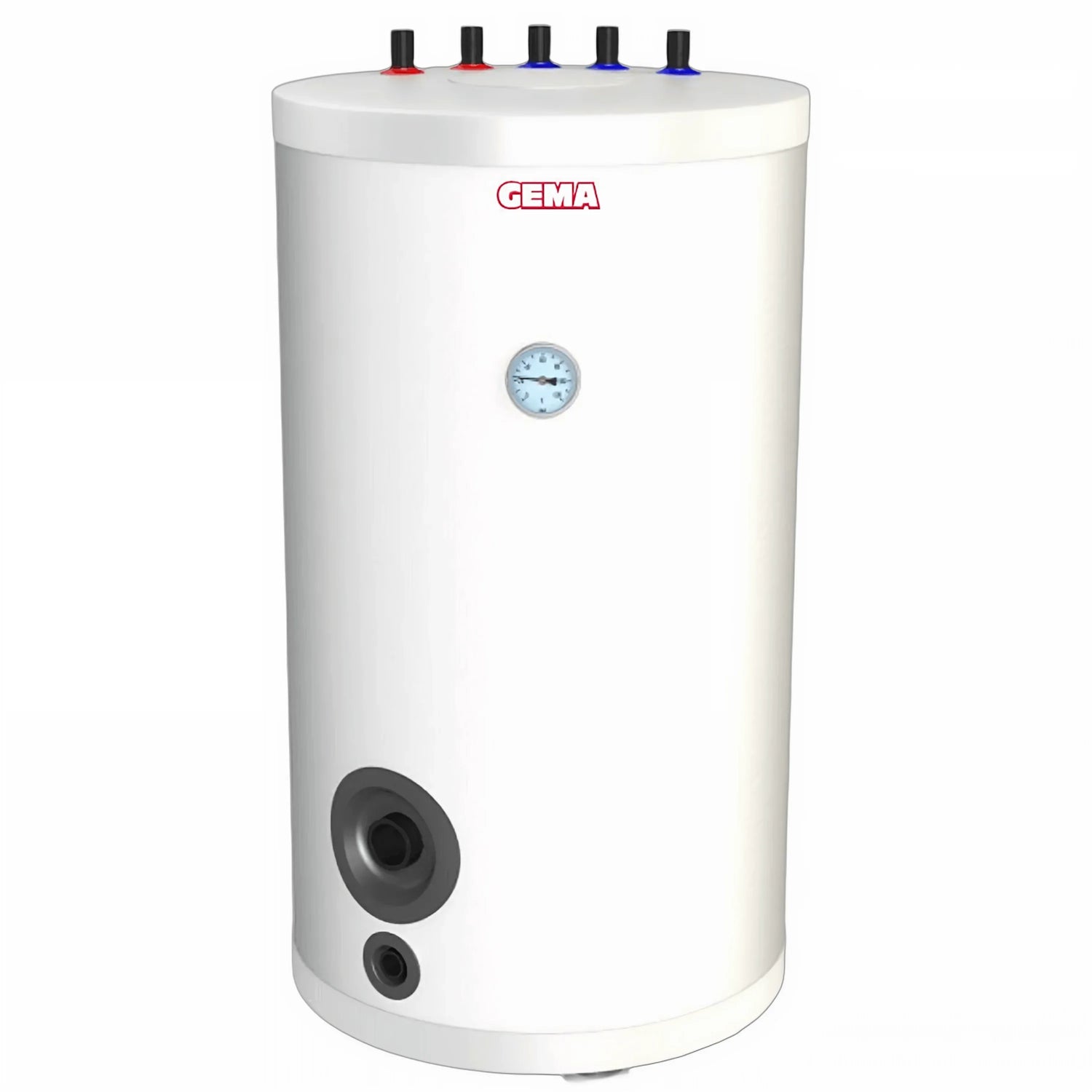

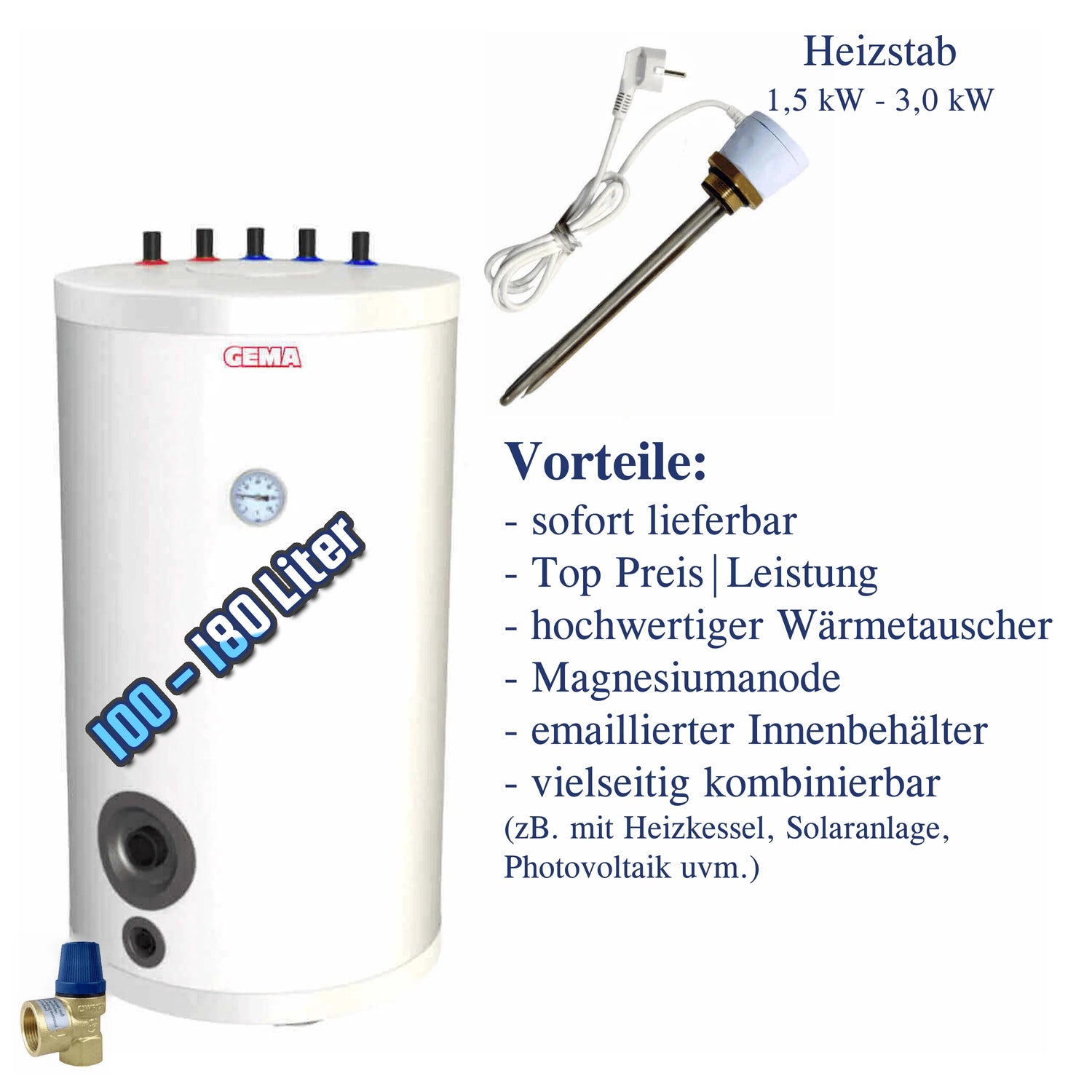

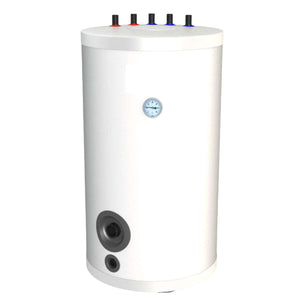

GEMA Warmwasserspeicher für Brauchwasser mit 1 Wärmetauscher (100–180 Liter)

Effiziente Warmwassererwärmung

Der GEMA Warmwasserspeicher mit integriertem Wärmetauscher bietet eine zentrale Lösung für die sichere und effiziente Erwärmung von Brauchwasser. Die im Inneren verbaute Wärme­tausch­einheit nutzt die Energie einer thermischen Solaranlage oder die Wärme eines Heizkessels und sorgt so für konstant hohen Warmwasserkomfort.

Durch die Kombination mit Ihrer Photovoltaikanlage und einem optionalen Heizstab lässt sich die Energieausbeute weiter steigern. So profitieren Sie auch an sonnenarmen Tagen von einer unabhängigen, umweltfreundlichen Warmwasserbereitung.

Korrosionsschutz und Langlebigkeit

Für einen langfristigen, störungsfreien Betrieb ist der Speicherinneraum mit hochwertigem Emaille ausgekleidet. Zusätzlich schützt eine großzügig dimensionierte Magnesiumopferanode das Metall vor Korrosion und verlängert die Lebensdauer erheblich.

Die feste Polyurethan-Schaum-Dämmung (PUR) minimiert Wärmeverluste und hält Ihre Energiekosten niedrig. Selbst bei maximaler Speicherbelastung bis 95 °C arbeitet das Material zuverlässig und formstabil.

Flexibilität und Anschlussmöglichkeiten

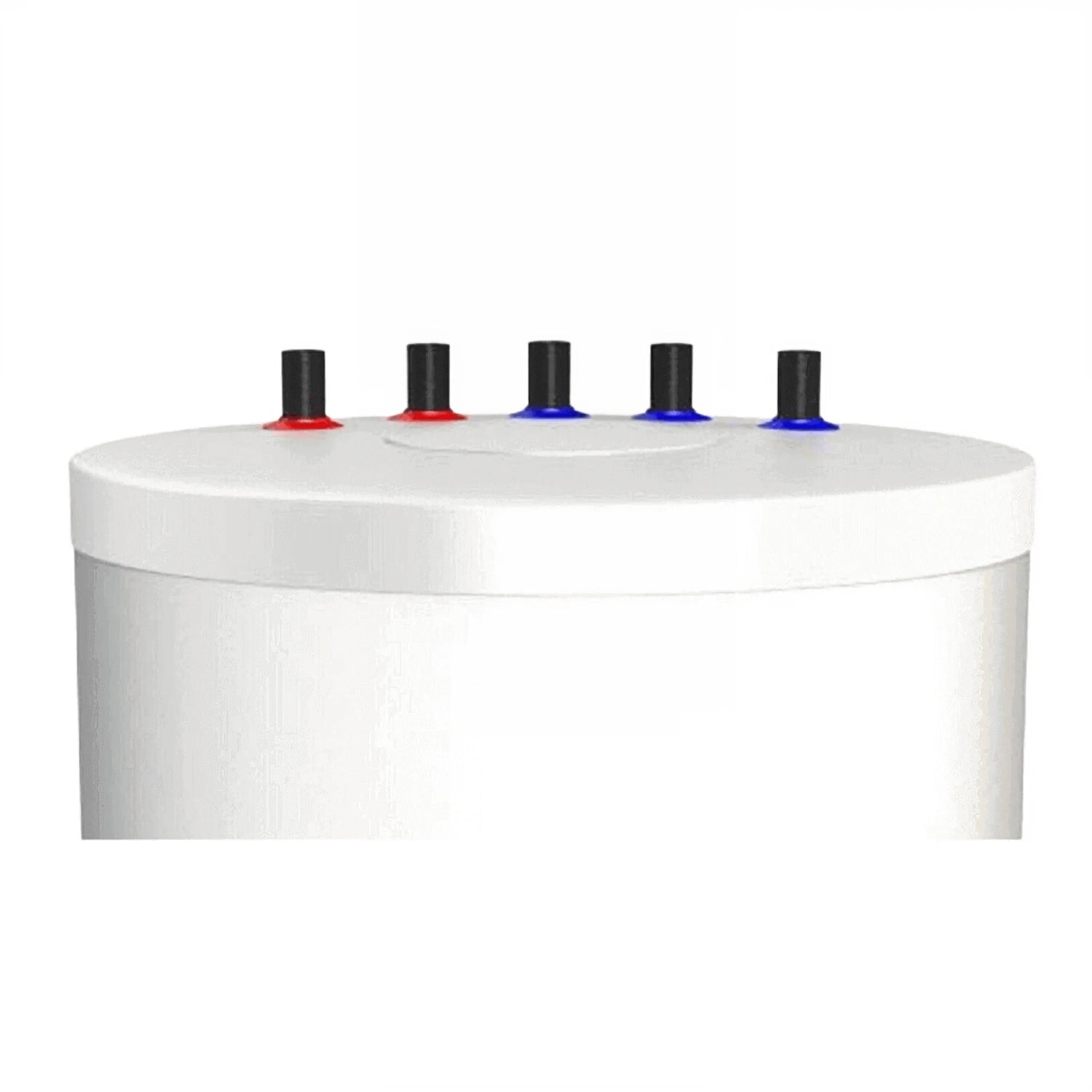

Der Warmwasserspeicher verfügt über alle gängigen Anschlüsse: Heizung- und -Rücklauf, Trinkwasserzulauf- und -Rücklauf sowie Zirkulation in ¾" AG. Ein weiterer Anschluss für einen 1 ½" Elektroheizstab lässt sich nachträglich realisieren, um weitere Wärmeerzeuger einzubinden.

Dieses System ist kompatibel mit Fest-, Holz-, Pellet- und Kombikesseln sowie mit Solarthermieanlagen. Die Einsatzmöglichkeiten sind dadurch vielfältig und passen sich flexibel an vorhandene Heizkonzepte an.

Technische Daten und Modellvarianten

Die Speichervolumina reichen von 100 bis 180 Litern und decken den Warmwasserbedarf kleiner bis mittlerer Haushalte zuverlässig ab. Die Wärmetauscheroberfläche variiert je nach Modell zwischen 1,2 und 1,67 m², des Tauscherinhaltes zwischen 5,3 und 7,8 Litern.

Maximale Betriebsdrücke betragen 6 bar für Speicher und Tauscher, bei einer maximalen Temperatur von 95 °C im Speicher bzw. 100 °C im Tauscher. Die Wärmeverluste liegen je nach Volumen zwischen 28 und 42 Watt.

Abmessungen und Gewichte:

– 100 Liter: Ø 625 × 770 mm, leer 64 kg
– 120 Liter: Ø 565 × 1045 mm, leer 71 kg
– 150 Liter: Ø 625 × 980 mm, leer 76 kg
– 180 Liter: Ø 715 × 1030 mm, leer 88 kg

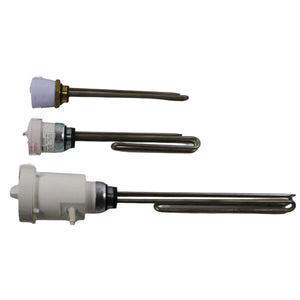

Nachrüstbarer Elektroheizstab

Für zusätzlichen Wärmebedarf kann ein 1,5 kW, 2,0 kW oder 3,0 kW Heizstab eingebaut werden. Alle Varianten verfügen über einen Temperaturregler (23–75 °C), Sicherheitsbegrenzer (85 °C) und arbeiten im Schutzgrad IP44.

Die elektrisch isolierte Ausführung mit Kunststoff Gehäuse und Temperatur stabilisierter Legierung (Alloy 825) garantiert hohen Korrosionsschutz. Die Heizstäbe werden einphasig (230 V/16 A) betrieben und liefern flexible Unterstützung bei Bedarf.

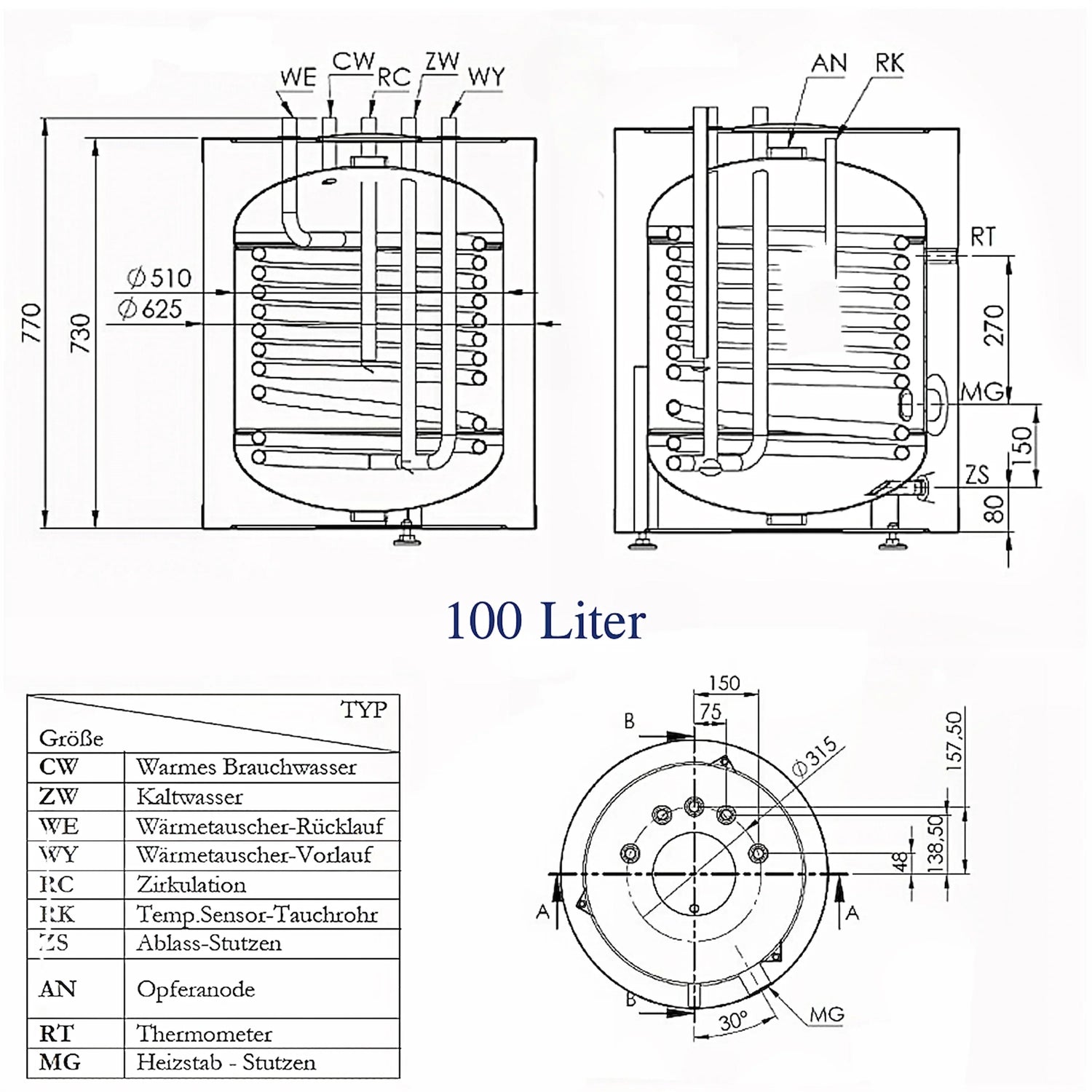

Technische Daten 100 Liter Speicher

• Volumen: 100 Liter
• Wärmetauscher Oberfläche: 1,2 m²
• Wärmetauscher Inhalt: 5,27 Liter
• Anschluss Vorlauf und Rücklauf Heizung: 3/4" AG
• Anschluss Vorlauf und Rücklauf Brauchwasser: 3/4" AG
• Anschluss Zirkulation: 3/4" AG
• Anschluss Magnesiumanode: 1 1/4" IG
• Anschluss für E-Heizung: 1 1/2" IG
• Wärmedämmung: Polyurethan-Schaum (PUR)
• Max. Betriebstemperatur Speicher 95 °C
• Max. Betriebsdruck Speicher / Wärmetauscher: 6 bar
• Max. Betriebstemperatur Wärmetauscher 100 °C

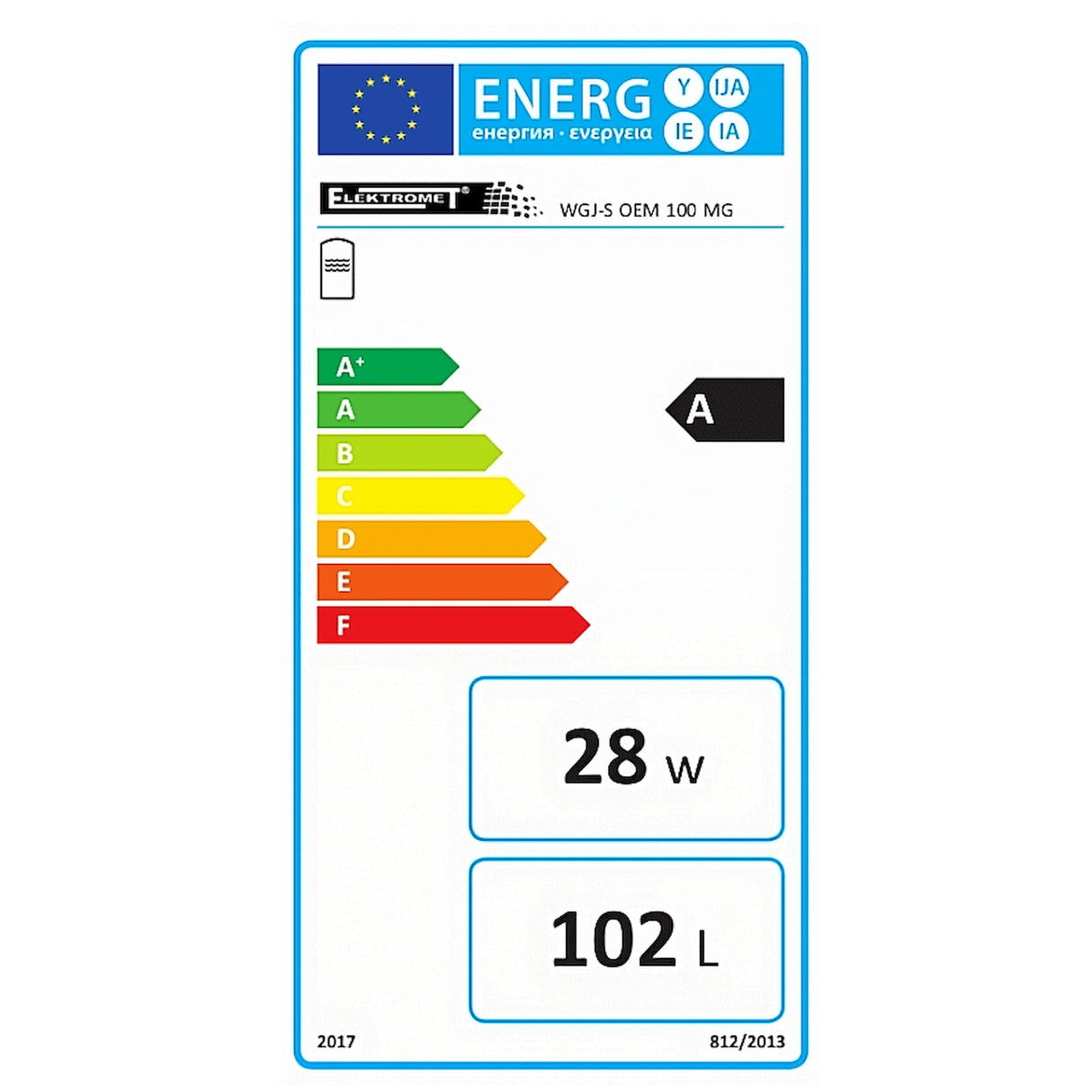

• Verlust: 28 Watt
• Abmessungen mit Isolierung (Durchmesser x H): 625 x 770 mm
• Gewicht (leer): 64 kg

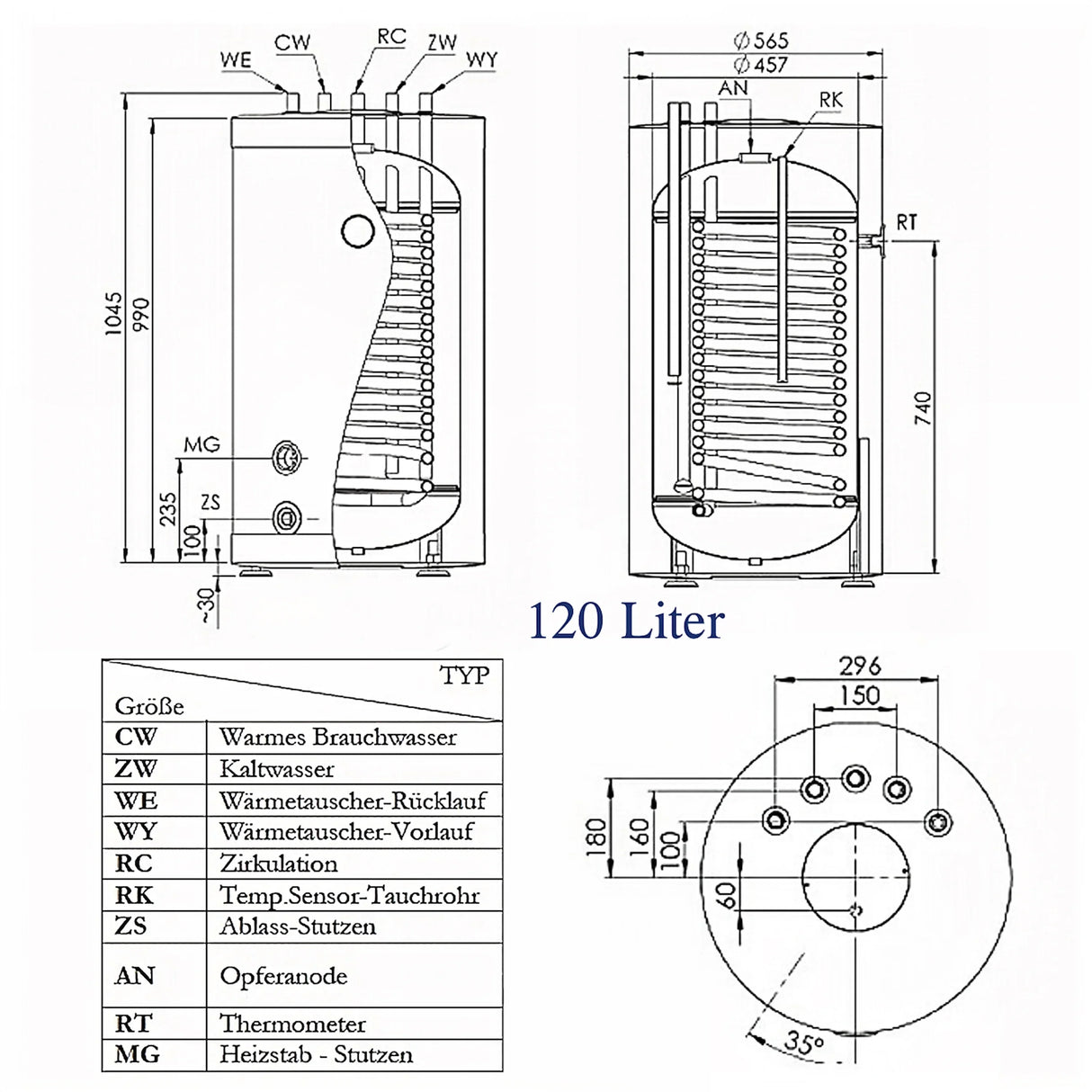

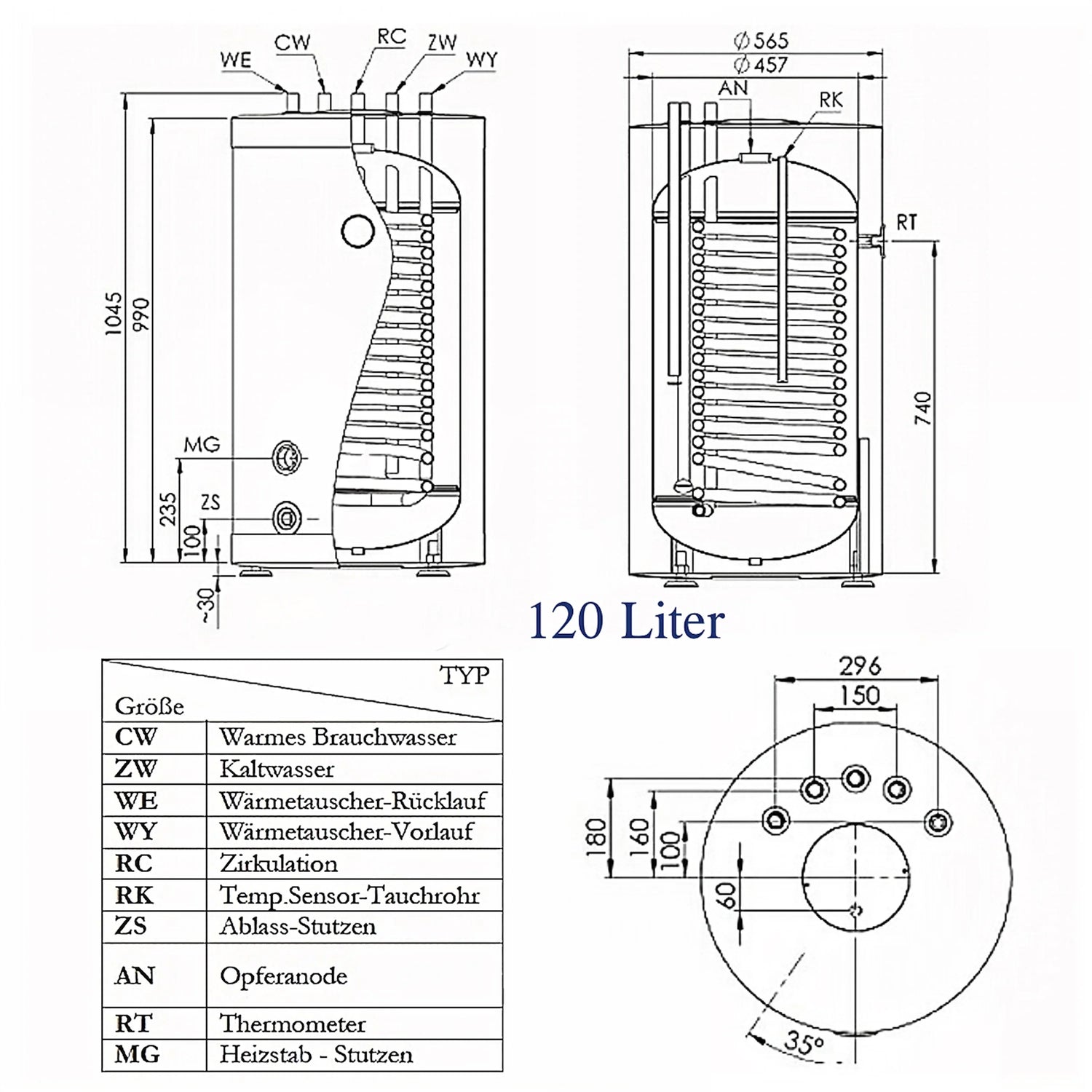

Technische Daten 120 Liter

• Volumen: 120 Liter
• Wärmetauscher Oberfläche: 1,4 m²
• Wärmetauscher Inhalt: 6,1 Liter
• Anschluss Vorlauf und Rücklauf Heizung: 3/4" AG
• Anschluss Vorlauf und Rücklauf Brauchwasser: 3/4" AG
• Anschluss Zirkulation: 3/4" AG
• Anschluss Magnesiumanode: 1 1/4" IG
• Anschluss für E-Heizung: 1 1/2" IG
• Wärmedämmung: Polyurethan-Schaum (PUR)
• Max. Betriebstemperatur Speicher 95 °C
• Max. Betriebsdruck Speicher / Wärmetauscher: 6 bar
• Max. Betriebstemperatur Wärmetauscher 100 °C
• Verlust: 32 Watt
• Abmessungen mit Isolierung (Durchmesser x H): 565 x 1045 mm
• Gewicht (leer): 71 kg

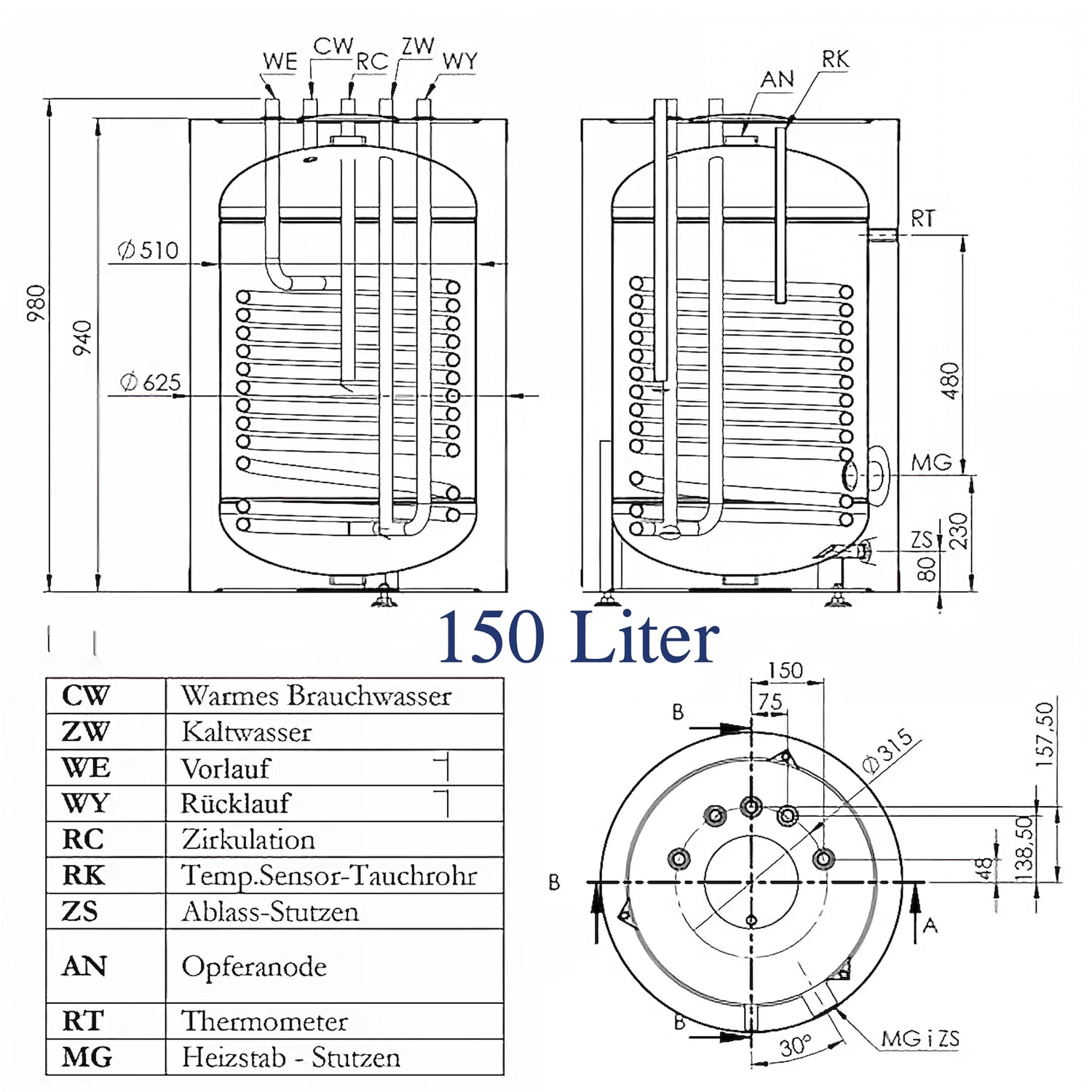

Technische Daten 150 Liter

• Volumen: 150 Liter
• Wärmetauscher Oberfläche: 1,4 m²
• Wärmetauscher Inhalt: 6,1 Liter
• Anschluss Vorlauf und Rücklauf Heizung: 3/4" AG
• Anschluss Vorlauf und Rücklauf Brauchwasser: 3/4" AG
• Anschluss Zirkulation: 3/4" AG
• Anschluss Magnesiumanode: 1 1/4" IG
• Anschluss für E-Heizung: 1 1/2" IG
• Wärmedämmung: Polyurethan-Schaum (PUR)
• Max. Betriebstemperatur Speicher 95 °C
• Max. Betriebsdruck Speicher / Wärmetauscher: 6 bar
• Max. Betriebstemperatur Wärmetauscher 100 °C
• Verlust: 36 Watt
• Innendurchmesser Speicher: 510 mm
• Abmessungen mit Isolierung (Durchmesser x H): 625 x 980 mm
• Gewicht (leer): 76 kg

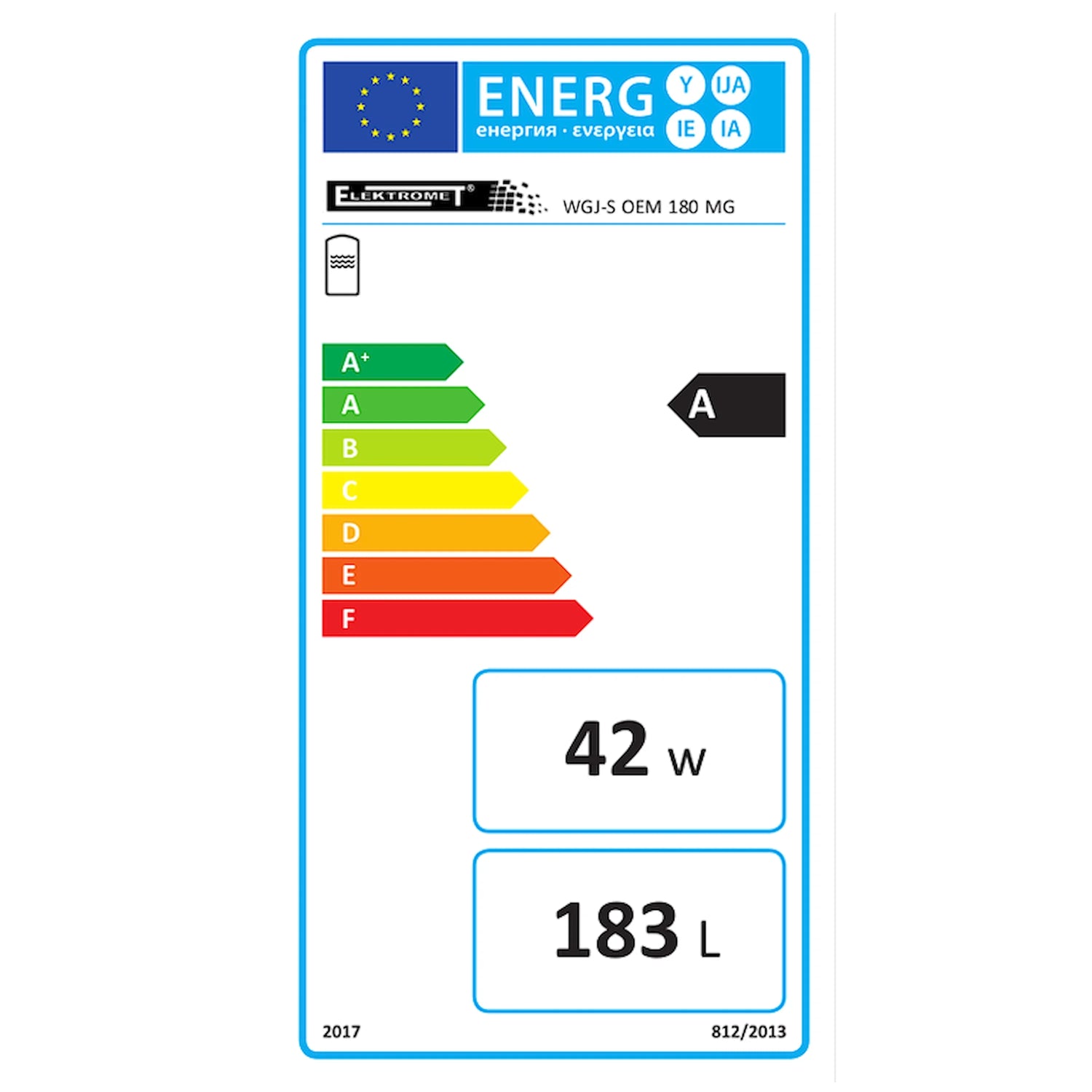

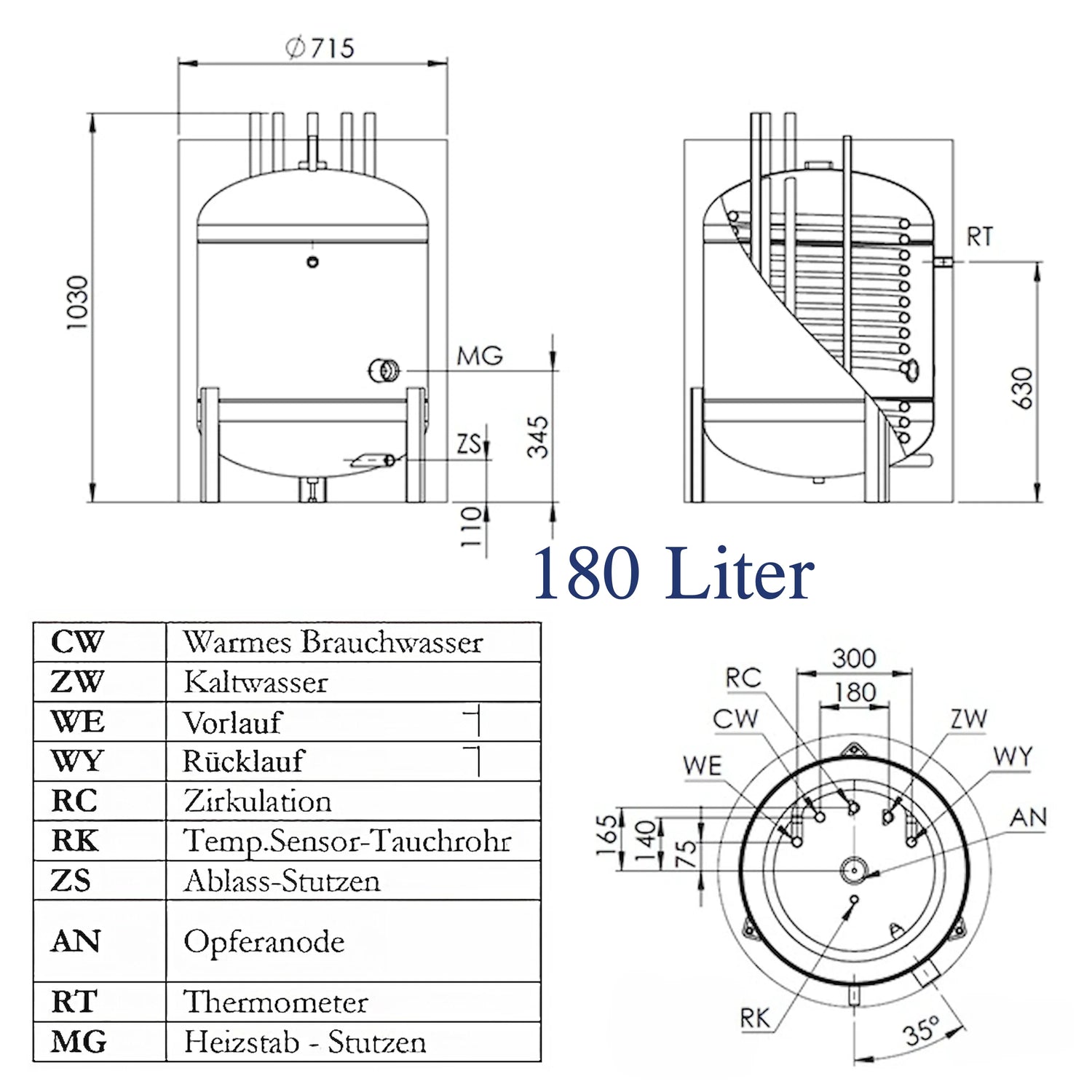

Technische Daten 180 Liter

• Volumen: 183 Liter
• Wärmetauscher Oberfläche: 1,67 m²
• Wärmetauscher Inhalt: 7,8 Liter
• Anschluss Vorlauf und Rücklauf Heizung: 3/4" AG
• Anschluss Vorlauf und Rücklauf Brauchwasser: 3/4" AG
• Anschluss Zirkulation: 3/4" AG
• Anschluss Magnesiumanode: 1 1/4" IG
• Anschluss für E-Heizung: 1 1/2" IG
• Wärmedämmung: Polyurethan-Schaum (PUR)
• Max. Betriebstemperatur Speicher 95 °C
• Max. Betriebsdruck Speicher / Wärmetauscher: 6 bar
• Max. Betriebstemperatur Wärmetauscher 100 °C
• Verlust: 42 Watt
• Innendurchmesser Speicher: 715 mm
• Abmessungen mit Isolierung (Durchmesser x H): 715 x 1030 mm
• Gewicht (leer): 88 kg

Technische Daten Heizstab 1,5 kW

• Heizleistung: 1,5 kW
• Temperaturbereich: 5-75°C
• Einschalthysterese: 7-10°C
• Einbaulänge: 300 mm
• Unbeheizte Länge: 70 mm
• Sicherheitstemperaturbegrenzer: 93°C
• Anschluss: 1 ½" AG
• Max. Betriebsdruck: 10 bar
• Schutzart: IPX4
• Material der Heizschlange: Alloy 825
• Material des Gehäuses: Kunststoff, weiß
• Stromversorgung: 230V/16A, einphasig
• Anschlusskabel: 1,5 Meter mit Schuko-Stecker

Technische Daten Heizstab 2,0 kW

• Heizleistung: 2 kW
• Temperaturregelung: 5-75°C
• Einschalthysterese: 7-10°C
• Einbaulänge: 300 mm
• Unbeheizte Länge: 70 mm
• Sicherheitstemperaturbegrenzer: 93°C
• Anschluss: 1 1/2" Außengewinde
• Schutzart: IPX4
• Max. Betriebsdruck: 10 bar
• Material der Außenhülle: Kunststoff, weiß
• Material der Heizschlange: Alloy 825
• Stromversorgung: einphasig 230 V / 16 A
• Kabellänge: 1,5 Meter mit Schuko-Stecker

Technische Daten  Heizstab 3,0 kW

• Heizleistung: 3 kW
• Temperatureinstellung: 5°C bis 75°C
• Einschalthysterese: 7-10°C
• Einbaulänge: 420 mm
• Unbeheizte Länge: 100 mm
• Sicherheitstemperaturbegrenzer: 93°C
• Anschluss: 1 1/2" AG
• Stromversorgung: 400 V
• Schutzart: IPX4
• Maximaler Betriebsdruck: 10 bar
• Material der Heizschlange: Alloy 825

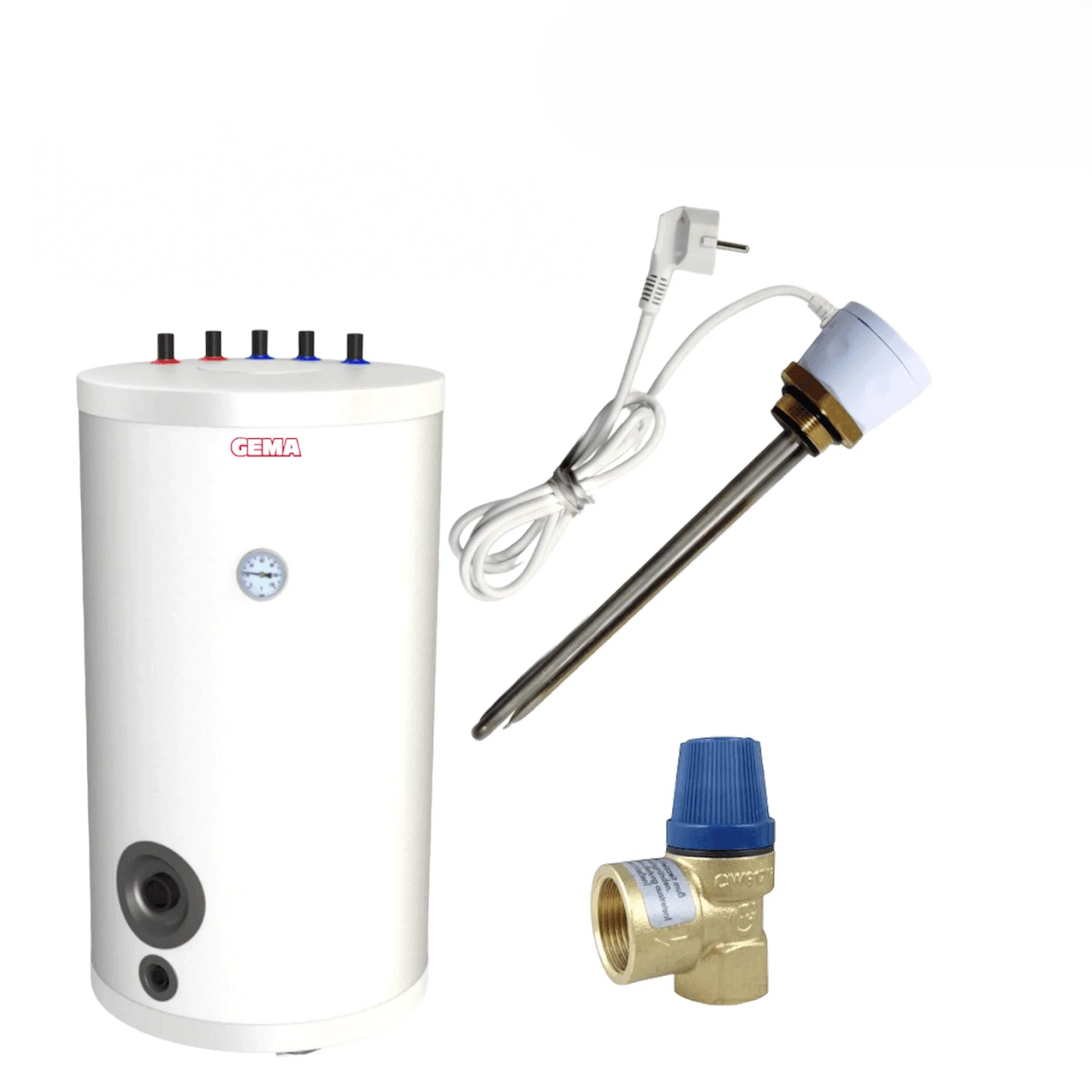

Lieferumfang

– GEMA Warmwasserspeicher mit Wärmetauscher und Isolierung

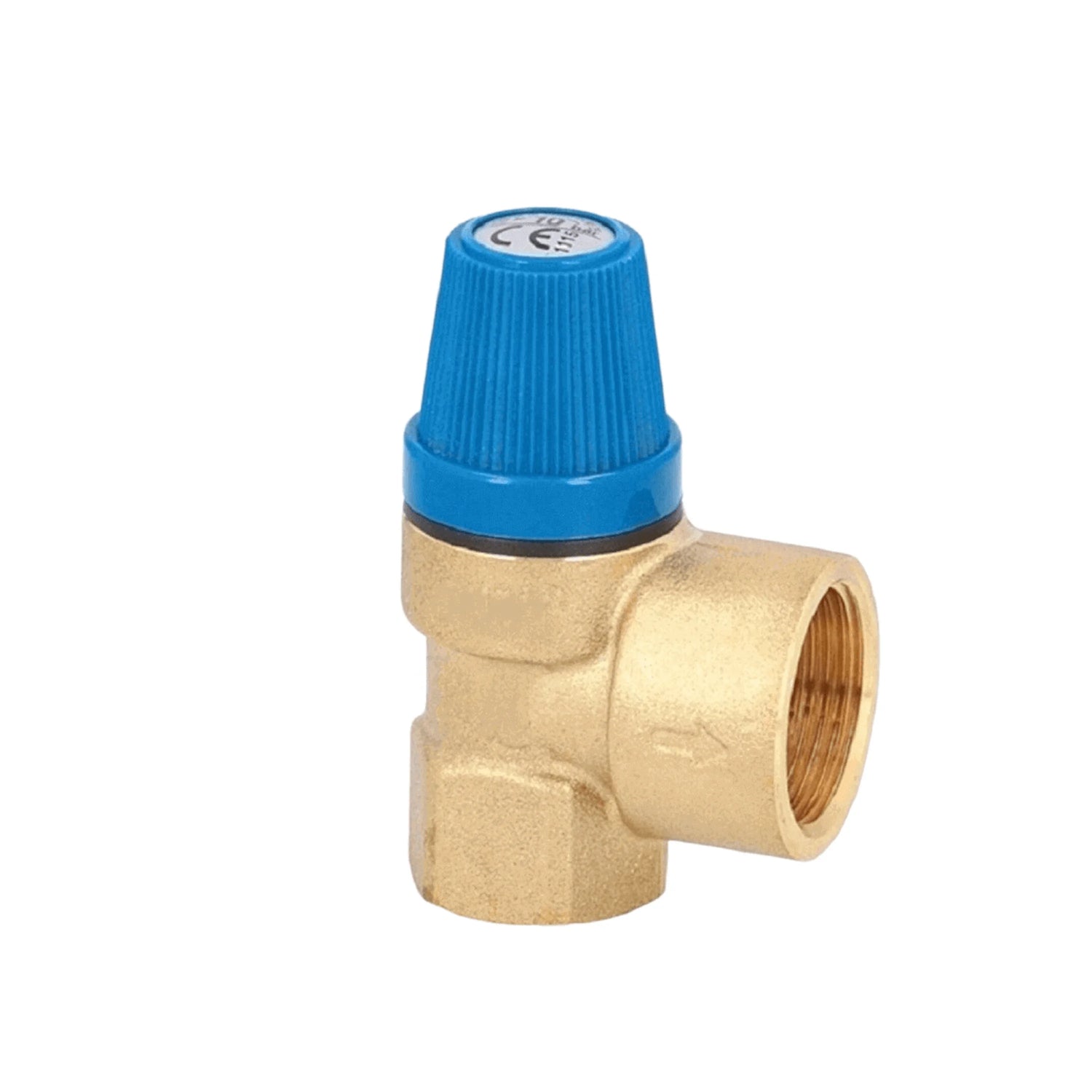

– Membran-Sicherheitsventil
– Bedienungs- und Wartungsanleitung
– Optional: Selfa Elektroheizstab
